Tomcat 之 Connector 连接器深度解析

在 Tomcat 架构中，Connector（连接器） 是负责与客户端通信的核心组件，它封装了底层网络通信细节，为上层容器（Catalina）提供统一的请求入口。本文将详细解析 Connector 的功能、结构及工作原理。

Connector 概述

Connector 是 Tomcat 对外提供服务的接口，基于 Coyote 框架实现，主要功能包括：

网络通信：监听端口，接收客户端连接（如 HTTP 请求）。
协议解析：根据 HTTP、AJP 等协议解析请求数据。
数据转换：将字节流转换为 Tomcat 内部的 Request 对象，再转换为标准的 ServletRequest 供容器处理；处理完成后将响应反向转换为字节流返回客户端。

核心目标：使 Catalina 容器与具体的协议和 I/O 模型解耦，提高灵活性和可扩展性。

支持的协议与 I/O 模型

1. 传输协议

Connector 支持三种主要协议：

协议	用途
HTTP/1.1	最常用协议，用于 Tomcat 独立运行时处理 HTTP 请求。
AJP/1.3	用于与 Web 服务器（如 Apache、Nginx）集成，优化静态资源处理和集群部署。
HTTP/2.0	新一代 HTTP 协议（Tomcat 8.5+ 支持），支持多路复用、服务器推送等特性。

2. I/O 模型

Tomcat 8.5 后移除了对 BIO（阻塞 I/O）的支持，保留以下三种 I/O 模型：

I/O 模型	实现方式	特点
NIO	基于 Java NIO 类库	非阻塞 I/O，通过 Selector 实现多路复用，性能优于 BIO。
NIO2	基于 JDK 7 的 NIO2（AIO）	异步非阻塞 I/O，由操作系统完成 I/O 操作后通知应用程序。
APR	基于 Apache 可移植运行时库（C 实现）	操作系统级别的异步 I/O，性能最优，但需单独安装 APR 库。

Connector 配置示例

Connector 的配置通常在 conf/server.xml 中，以下是一个 HTTP/1.1 协议的 NIO 连接器配置：

<Connector
    port="8080"                <!-- 监听端口 -->
    protocol="HTTP/1.1"        <!-- 协议类型 -->
    connectionTimeout="20000"  <!-- 连接超时时间（毫秒） -->
    redirectPort="8443"        <!-- HTTPS 重定向端口 -->
    URIEncoding="UTF-8"        <!-- URL 编码格式 -->
    maxThreads="500"           <!-- 最大线程数 -->
    minSpareThreads="100"      <!-- 最小空闲线程数 -->
    acceptCount="200"          <!-- 请求队列大小 -->
    compression="on"           <!-- 启用响应压缩 -->
    compressionOnMinSize="10240" <!-- 压缩阈值（字节） -->
/>

关键参数说明：

maxThreads：处理请求的最大线程数，决定并发处理能力。
acceptCount：当所有线程都繁忙时，排队等待的请求数，超过则拒绝连接。
connectionTimeout：客户端建立连接后，未发送请求的超时时间。

Connector 内部结构

Connector 的核心结构由三个组件构成，协同完成请求处理：ProtocolHandler、Endpoint、Processor、Adapter。

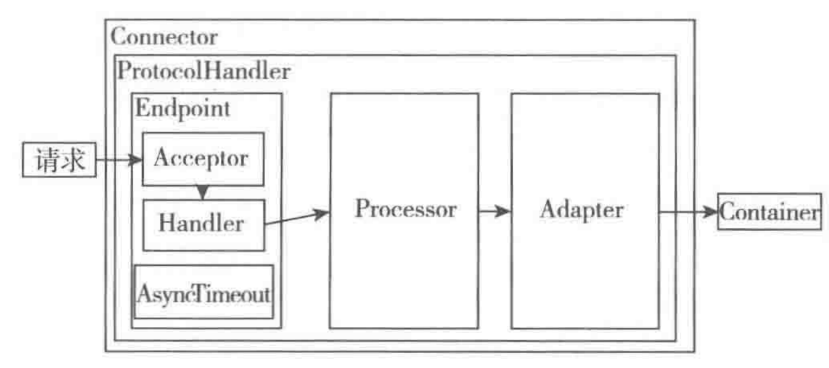

Connector结构

1. ProtocolHandler（协议处理器）

ProtocolHandler 是 Connector 的核心接口，封装了具体协议和 I/O 模型的实现。不同的协议和 I/O 模型对应不同的实现类，例如：

Http11NioProtocol：HTTP/1.1 + NIO
AjpAprProtocol：AJP/1.3 + APR

作用：协调 Endpoint、Processor 和 Adapter 的工作，是 Connector 的 “总指挥”。

// Connector 中根据协议选择 ProtocolHandler
public void setProtocol(String protocol) {
    if ("HTTP/1.1".equals(protocol)) {
        setProtocolHandlerClassName("org.apache.coyote.http11.Http11NioProtocol");
    } else if ("AJP/1.3".equals(protocol)) {
        setProtocolHandlerClassName("org.apache.coyote.ajp.AjpNioProtocol");
    }
}

2. Endpoint（通信端点）

Endpoint 负责底层网络通信，是对传输层（TCP/IP）的抽象。主要功能：

监听端口，接收客户端 Socket 连接。
管理连接的建立与关闭，将字节流传递给 Processor。

实现类：

NioEndpoint：基于 NIO 的实现。
Nio2Endpoint：基于 NIO2 的实现。
AprEndpoint：基于 APR 的实现。

核心组件：

Acceptor：线程，负责监听并接收 Socket 连接，封装为 PollerEvent 放入队列。
Poller：线程，通过 Selector 监听 Socket 的 I/O 事件（读 / 写），将就绪的连接交给 SocketProcessor 处理。
SocketProcessor： Runnable 任务，由线程池执行，调用 Processor 解析请求。

// Acceptor 接收连接的核心逻辑
public void run() {
    while (running) {
        SocketChannel socket = serverSock.accept(); // 接收 Socket 连接
        if (!setSocketOptions(socket)) { // 配置 Socket 并交给 Poller
            closeSocket(socket);
        }
    }
}

3. Processor（协议处理器）

Processor 负责解析应用层协议（如 HTTP），将字节流转换为 Tomcat 内部的 Request 和 Response 对象。

工作流程：

从 Endpoint 获取字节流。
解析 HTTP 请求行、头信息、体内容。
生成 org.apache.coyote.Request 对象（Tomcat 内部请求对象）。
调用 Adapter 将请求提交给容器。

特点：单线程处理，同一次连接复用 Processor 实例。

// Processor 处理请求的核心逻辑
public SocketState process(SocketWrapperBase<?> socketWrapper, SocketEvent status) {
    // 解析请求，生成 Tomcat Request
    state = service(socketWrapper);
    return state;
}

4. Adapter（适配器）

Adapter 负责将 Tomcat 内部的 Request 转换为标准的 ServletRequest，并将请求提交给 Catalina 容器处理。

核心实现：CoyoteAdapter，通过调用容器的 Pipeline 触发请求处理链。

// Adapter 将请求提交给容器
public void service(Request req, Response res) {
    // 转换为 ServletRequest/ServletResponse
    connector.getService().getContainer().getPipeline().getFirst().invoke(req, res);
}

请求处理流程

Connector 处理一个 HTTP 请求的完整流程如下：

监听连接：Acceptor 线程监听端口，接收客户端 Socket 连接。
分发连接：Poller 线程通过 Selector 检测 Socket 就绪事件，将连接交给 SocketProcessor。
解析请求：SocketProcessor 调用 Processor 解析 HTTP 协议，生成 Tomcat Request/Response。
适配请求：Adapter 将 Tomcat 请求转换为 ServletRequest，提交给 Catalina 容器。
处理请求：容器处理请求，生成响应。
返回响应：响应经 Processor 转换为字节流，通过 Endpoint 发送给客户端
