桥接模式（Bridge Pattern）：拆分继承树，实现抽象与实现的独立演化

桥接模式是结构型设计模式的一种，核心思想是将抽象部分与实现部分分离，使两者可以独立变化。它通过 “组合” 替代 “继承”，解决了因多维度变化导致的 “类爆炸” 问题，让抽象和实现能够沿着各自的维度灵活扩展。

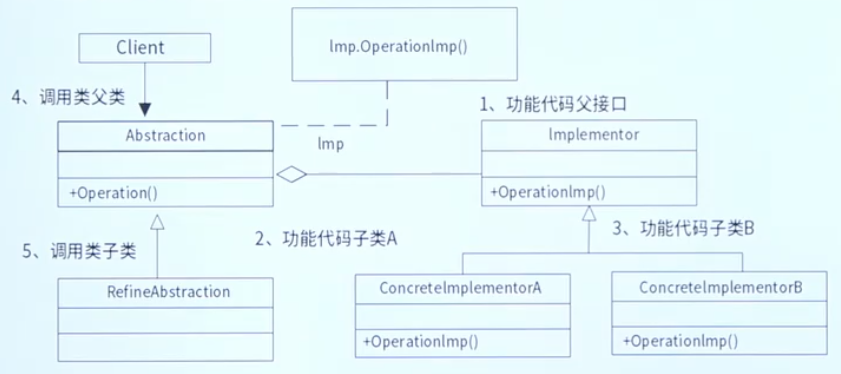

桥接模式的核心结构

桥接模式

桥接模式通过四个核心角色实现抽象与实现的分离，形成清晰的 “桥接” 关系：

实现部分（Implementor）

定义实现部分的接口，声明具体实现的基本操作（与抽象部分的业务逻辑无关，仅提供底层能力）。
示例：DrawingAPI（绘图接口，定义绘制图形的底层方法）。

具体实现（ConcreteImplementor）

实现 Implementor 接口，提供具体的底层实现（如不同的技术、平台、工具等）。
示例：OpenGLAPI、DirectXAPI（分别基于 OpenGL 和 DirectX 的绘图实现）。

抽象部分（Abstraction）

定义抽象部分的接口，包含对实现部分的引用（通过组合关联 Implementor），并声明高层业务逻辑。
示例：Shape（图形抽象类，持有DrawingAPI的引用，定义图形的绘制逻辑）。

扩展抽象（RefinedAbstraction）

扩展抽象部分的接口，添加更具体的业务逻辑，但不直接涉及实现细节（依赖实现部分的接口完成操作）。
示例：Circle、Rectangle（具体图形，继承Shape并扩展其功能）。

代码实现示例

以 “跨平台图形绘制” 为例：抽象部分为 “图形”（如圆形、矩形），实现部分为 “绘图 API”（如 OpenGL、DirectX），桥接模式使图形与绘图技术独立变化。

1. 实现部分（Implementor 与 ConcreteImplementor）

// 1. 实现部分接口（绘图API）
interface DrawingAPI {
    void drawCircle(double x, double y, double radius); // 绘制圆形的底层方法
}

// 2. 具体实现1（基于OpenGL）
class OpenGLAPI implements DrawingAPI {
    @Override
    public void drawCircle(double x, double y, double radius) {
        System.out.printf("OpenGL绘制圆形：中心(%.1f, %.1f)，半径%.1f%n", x, y, radius);
    }
}

// 3. 具体实现2（基于DirectX）
class DirectXAPI implements DrawingAPI {
    @Override
    public void drawCircle(double x, double y, double radius) {
        System.out.printf("DirectX绘制圆形：中心(%.1f, %.1f)，半径%.1f%n", x, y, radius);
    }
}

2. 抽象部分（Abstraction 与 RefinedAbstraction）

// 1. 抽象部分（图形）
abstract class Shape {
    // 持有实现部分的引用（桥接的核心：抽象通过实现接口关联具体实现）
    protected DrawingAPI drawingAPI;

    public Shape(DrawingAPI drawingAPI) {
        this.drawingAPI = drawingAPI;
    }

    // 声明抽象业务方法（绘制图形）
    public abstract void draw();
}

// 2. 扩展抽象（圆形）
class Circle extends Shape {
    private double x, y, radius;

    public Circle(double x, double y, double radius, DrawingAPI drawingAPI) {
        super(drawingAPI);
        this.x = x;
        this.y = y;
        this.radius = radius;
    }

    // 实现绘制逻辑（依赖底层绘图API）
    @Override
    public void draw() {
        drawingAPI.drawCircle(x, y, radius); // 调用实现部分的方法
    }
}

3. 客户端使用

public class BridgeDemo {
    public static void main(String[] args) {
        // 桥接1：圆形 + OpenGL
        Shape circle1 = new Circle(1, 2, 3, new OpenGLAPI());
        circle1.draw(); // 输出：OpenGL绘制圆形：中心(1.0, 2.0)，半径3.0

        // 桥接2：圆形 + DirectX
        Shape circle2 = new Circle(4, 5, 6, new DirectXAPI());
        circle2.draw(); // 输出：DirectX绘制圆形：中心(4.0, 5.0)，半径6.0
    }
}

桥接模式的核心优势：解决 “类爆炸” 问题

若不使用桥接模式，采用继承实现 “图形 + 绘图 API” 的组合，会导致类数量急剧膨胀：

圆形 + OpenGL → OpenGLCircle
圆形 + DirectX → DirectXCircle
矩形 + OpenGL → OpenGLRectangle
矩形 + DirectX → DirectXRectangle
…（每增加一种图形或一种 API，都需新增 N 个类）

而桥接模式通过 “抽象与实现分离”，类数量仅为 “抽象数 + 实现数”（如 2 种图形 + 2 种 API 只需 4 个类），大幅降低复杂度。

优缺点分析

优点

分离抽象与实现
抽象部分（如图形）和实现部分（如绘图 API）可独立扩展，互不影响（新增图形无需修改 API，新增 API 无需修改图形）。
减少子类数量
用 “组合” 替代 “继承”，避免多维度变化导致的 “类爆炸”（如上述图形绘制示例）。
动态切换实现
抽象部分通过持有实现接口的引用，可在运行时动态切换实现（如从 OpenGL 切换到 DirectX）。
符合开闭原则
扩展新的抽象或实现时，无需修改现有代码，只需新增类即可。

缺点

增加系统复杂度
需要正确识别 “抽象部分” 和 “实现部分”，对设计能力要求较高，初学者易混淆两者的边界。
增加代码间接性
抽象部分通过实现接口调用底层功能，增加了一层间接调用，可能略微影响性能（通常可忽略）。

适用场景

多维度变化的系统
当系统存在两个或多个独立变化的维度（如 “产品类型” 和 “品牌”、“图形” 和 “绘图技术”），且需组合这些维度时，桥接模式可避免类爆炸。
避免固定绑定关系
若抽象与实现的绑定关系不是固定的（如同一图形可在不同平台用不同技术绘制），桥接模式可灵活切换实现。
跨平台 / 跨技术集成
如跨操作系统的软件（Windows、Linux 的 UI 组件抽象与具体实现分离）、跨数据库的 ORM 框架（数据操作抽象与数据库驱动实现分离）。
替换继承的场景
当继承层次过于复杂（如超过 3 层继承），可考虑用桥接模式拆分继承树，降低耦合。

经典应用案例

JDBC 数据库访问
- 抽象部分：java.sql.Connection（数据库连接抽象）。
- 实现部分：不同数据库的驱动（如 MySQL 驱动、Oracle 驱动）。
- 桥接：DriverManager通过加载不同驱动，使Connection抽象与具体数据库实现分离。
图形界面工具包
- 抽象部分：Button、TextField等 UI 组件抽象。
- 实现部分：不同操作系统的渲染引擎（如 Windows 的 GDI、macOS 的 Cocoa）。
- 桥接：组件通过渲染接口调用底层引擎，实现跨平台兼容。
消息中间件客户端
- 抽象部分：消息发送 / 接收的业务逻辑（如MessageProducer）。
- 实现部分：不同中间件的协议实现（如 Kafka、RabbitMQ 的客户端）。
- 桥接：业务逻辑通过接口调用具体中间件的实现，便于切换中间件。

总结

桥接模式的核心是 “拆分继承树，用组合连接抽象与实现”，适用于多维度变化的系统。它通过分离抽象部分和实现部分，使两者能独立扩展，有效解决了继承带来的类爆炸问题。虽然增加了一定的设计复杂度，但在需要灵活组合多维度功能的场景中，桥接模式是提升系统可扩展性的重要工具
