flume拓扑结构详解：从简单串联到复杂聚合的完整指南

Flume 作为分布式数据采集工具，其拓扑结构直接决定了数据流转的效率、可靠性和扩展性。官网定义了三种核心拓扑结构：简单串联、复制与多路复用、聚合，分别适用于不同的业务场景。本文将深入解析每种拓扑的原理、配置方法及适用场景，帮助你根据需求设计最优的数据采集链路。

拓扑结构概述

Flume 拓扑结构通过 Agent 串联、组件复用 和 流量分配 实现数据的灵活流转。核心组件关系如下：

  • Agent：Flume 的基本单位，包含 Source、Channel、Sink；
  • 数据流：数据从 Source 产生，经 Channel 缓冲，由 Sink 发送到下一个目的地（可以是另一个 Agent 的 Source 或存储系统）。

三种拓扑结构的核心差异在于 Agent 之间的连接方式 和 数据分配策略。

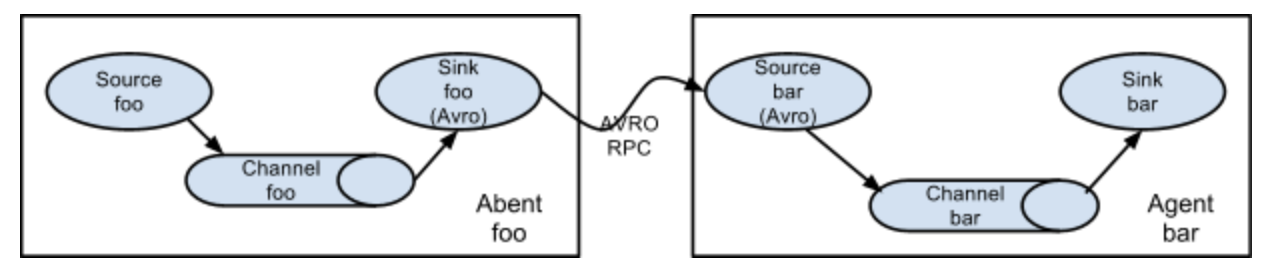

简单串联

数据从第一个 Agent 的 Source 流入，经 Sink 发送到第二个 Agent 的 Source，依次传递，最终写入目标存储（如 HDFS、Kafka）。

适用场景

  • 跨网络数据传输：当数据源与目标存储不在同一网络（如边缘节点到中心集群），通过多 Agent 转发跨越网络边界；
  • 分步处理：每级 Agent 负责不同的数据处理（如 Agent1 采集、Agent2 清洗、Agent3 存储）。

配置示例

以 “文件采集 → 中间转发 → HDFS 存储” 的三级串联为例：

Agent1（数据源采集）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# Agent1：从文件采集数据，发送到 Agent2 的 Avro Source
agent1.sources = execSource
agent1.channels = memoryChannel
agent1.sinks = avroSink

# Source：监控本地文件
agent1.sources.execSource.type = exec
agent1.sources.execSource.command = tail -F /var/log/app.log

# Sink：发送到 Agent2 的 Avro 端口（如 41414）
agent1.sinks.avroSink.type = avro
agent1.sinks.avroSink.hostname = agent2.example.com
agent1.sinks.avroSink.port = 41414

# 绑定关系
agent1.sources.execSource.channels = memoryChannel
agent1.sinks.avroSink.channel = memoryChannel
Agent2（中间转发）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# Agent2：接收 Agent1 数据，转发到 Agent3
agent2.sources = avroSource
agent2.channels = memoryChannel
agent2.sinks = avroSink

# Source：监听 Avro 端口 41414
agent2.sources.avroSource.type = avro
agent2.sources.avroSource.bind = 0.0.0.0
agent2.sources.avroSource.port = 41414

# Sink：转发到 Agent3 的 Avro 端口 41415
agent2.sinks.avroSink.type = avro
agent2.sinks.avroSink.hostname = agent3.example.com
agent2.sinks.avroSink.port = 41415

# 绑定关系
agent2.sources.avroSource.channels = memoryChannel
agent2.sinks.avroSink.channel = memoryChannel
Agent3（目标存储）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# Agent3：接收 Agent2 数据，写入 HDFS
agent3.sources = avroSource
agent3.channels = fileChannel
agent3.sinks = hdfsSink

# Source：监听 Avro 端口 41415
agent3.sources.avroSource.type = avro
agent3.sources.avroSource.bind = 0.0.0.0
agent3.sources.avroSource.port = 41415

# Sink：写入 HDFS
agent3.sinks.hdfsSink.type = hdfs
agent3.sinks.hdfsSink.hdfs.path = hdfs://cluster/flume/logs/%Y%m%d

# 绑定关系
agent3.sources.avroSource.channels = fileChannel
agent3.sinks.hdfsSink.channel = fileChannel

优缺点与注意事项

  • 优点：结构简单，易于配置和调试；
  • 缺点：单点故障风险高（任一 Agent 宕机导致整条链路中断），延迟累积；
  • 建议：
    • 核心链路使用 File Channel 替代 Memory Channel，避免数据丢失；
    • 每级 Agent 配置监控告警，及时发现故障。

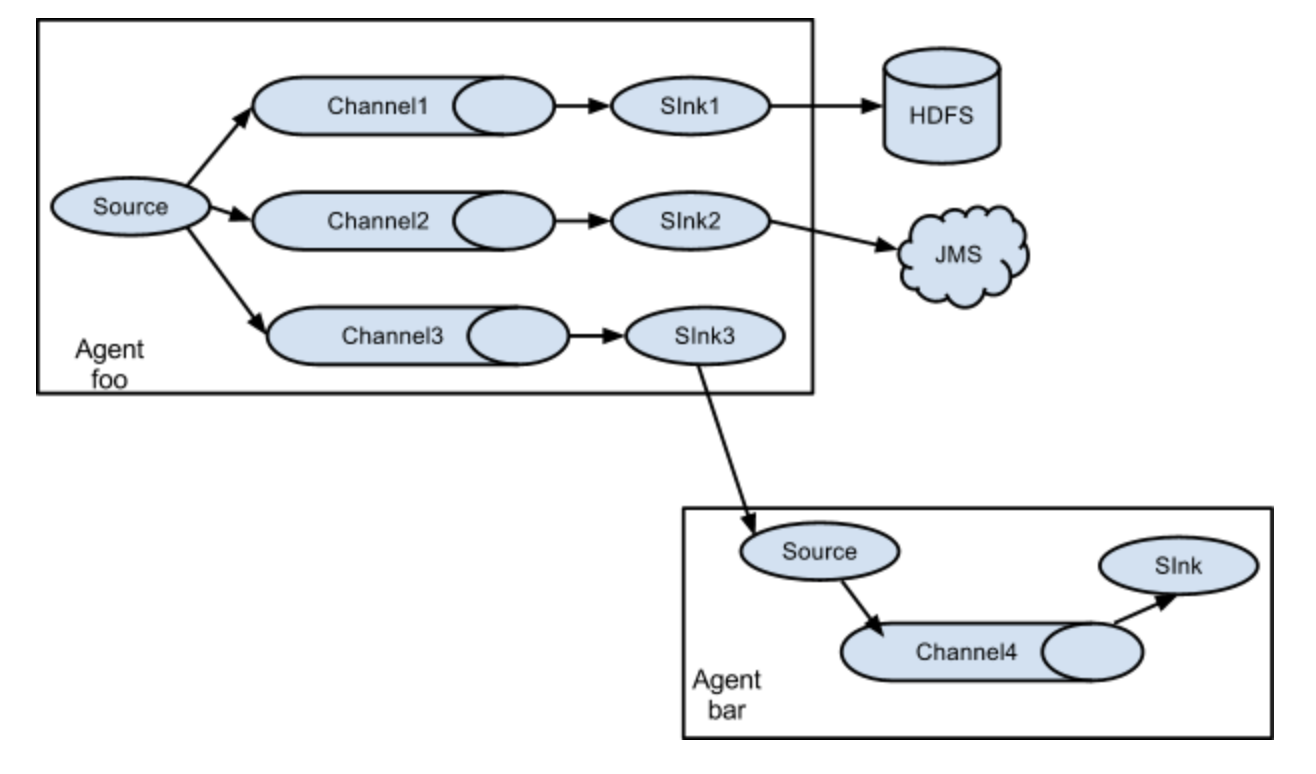

复制和多路复用

该拓扑通过一个 Source 连接多个 Channel 和 Sink，实现数据的复制分发或按条件路由，满足 “一份数据多目标存储” 的需求。

结构原理

  • 复制（Replication）：同一份数据发送到所有 Sink（如同时写入 HDFS 和 Kafka）；
  • 多路复用（Multiplexing）：根据 Event 的 Header 信息路由到不同 Sink（如按日志级别分发给不同存储）。

适用场景

  • 数据多副本存储：一份数据同时写入 HDFS（归档）和 Kafka（实时分析）；
  • 数据分类处理：按数据类型（如用户日志、系统日志）路由到不同存储或处理链路。

配置示例

1. 复制模式（同一份数据多目标存储）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# Agent：将数据同时写入 HDFS 和 Kafka
agent.sources = tailSource
agent.channels = hdfsChannel kafkaChannel
agent.sinks = hdfsSink kafkaSink

# Source：监控日志文件
agent.sources.tailSource.type = exec
agent.sources.tailSource.command = tail -F /var/log/app.log
# 复制模式：数据发送到所有 Channel
agent.sources.tailSource.channels = hdfsChannel kafkaChannel

# Sink1：写入 HDFS
agent.sinks.hdfsSink.type = hdfs
agent.sinks.hdfsSink.hdfs.path = hdfs://cluster/logs/
agent.sinks.hdfsSink.channel = hdfsChannel

# Sink2：写入 Kafka
agent.sinks.kafkaSink.type = org.apache.flume.sink.kafka.KafkaSink
agent.sinks.kafkaSink.kafka.topic = app-logs
agent.sinks.kafkaSink.channel = kafkaChannel

# 配置 Channels
agent.channels.hdfsChannel.type = file
agent.channels.kafkaChannel.type = memory
2. 多路复用模式（按条件路由）

结合自定义拦截器添加 Header，按 log_type 字段路由到不同 Sink：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# Agent：按日志类型路由到 HDFS 或 Kafka
agent.sources = tailSource
agent.channels = hdfsChannel kafkaChannel
agent.sinks = hdfsSink kafkaSink

# Source：配置拦截器添加 log_type 头信息
agent.sources.tailSource.type = exec
agent.sources.tailSource.command = tail -F /var/log/app.log
agent.sources.tailSource.interceptors = typeInterceptor
agent.sources.tailSource.interceptors.typeInterceptor.type = com.example.TypeInterceptor$Builder

# 多路复用：按 Header 中的 log_type 路由
agent.sources.tailSource.selector.type = multiplexing
agent.sources.tailSource.selector.header = log_type  # 路由依据的 Header 字段
agent.sources.tailSource.selector.mapping.user = hdfsChannel  # log_type=user → HDFS
agent.sources.tailSource.selector.mapping.system = kafkaChannel  # log_type=system → Kafka

# Sink 与 Channel 绑定（同复制模式）
# ...（省略 HDFS Sink 和 Kafka Sink 配置）

优缺点与注意事项

  • 优点：灵活满足多目标存储需求，无需重复采集数据；
  • 缺点：资源消耗较高（多 Channel 和 Sink 占用更多内存 / CPU）；
  • 建议：
    • 复制模式下确保各 Sink 性能匹配，避免某一 Sink 拖慢整体链路；
    • 多路复用通过拦截器精准分类，减少无效数据传输。

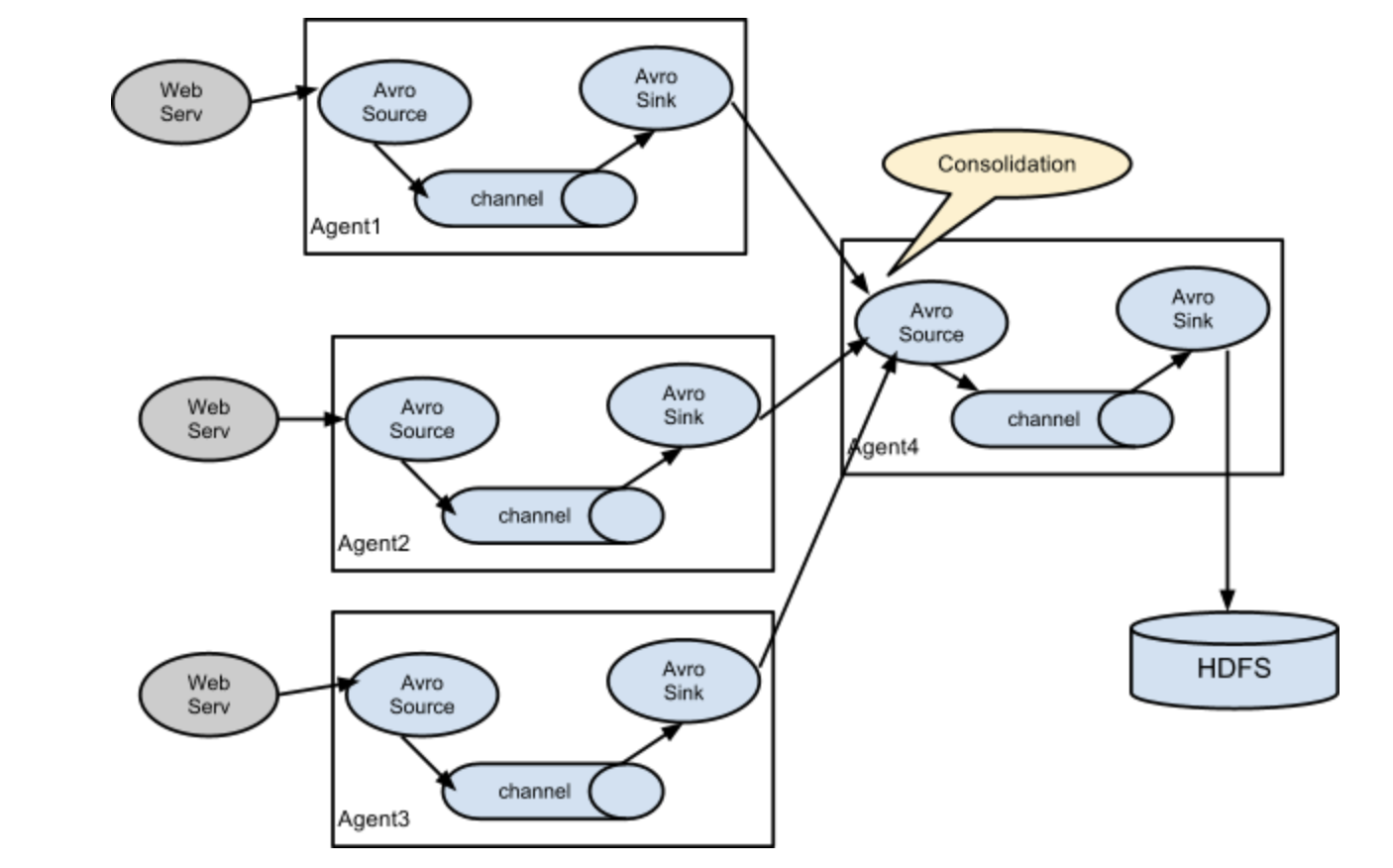

聚合

该拓扑通过多个 Agent 采集数据，汇总到一个或多个中心 Agent 处理，适用于 “分布式数据源 → 集中存储” 的场景。

结构原理

边缘节点的 Agent 采集本地数据，发送到中心 Agent，由中心 Agent 统一写入目标存储，实现数据聚合。

适用场景

  • 大规模集群日志采集：从数百台服务器采集日志，汇总到中心集群处理；
  • 区域数据汇总：不同机房或区域的数据源汇总到统一存储。

配置示例

以 “3 个边缘 Agent 采集日志 → 1 个中心 Agent 聚合写入 HDFS” 为例：

边缘 Agent（如 Agent1）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# 边缘 Agent1：采集本地日志，发送到中心 Agent
agent1.sources = execSource
agent1.channels = memoryChannel
agent1.sinks = avroSink

# Source：监控本地日志
agent1.sources.execSource.type = exec
agent1.sources.execSource.command = tail -F /var/log/server1.log

# Sink：发送到中心 Agent 的 Avro 端口
agent1.sinks.avroSink.type = avro
agent1.sinks.avroSink.hostname = central-agent.example.com
agent1.sinks.avroSink.port = 41414

# 绑定关系
agent1.sources.execSource.channels = memoryChannel
agent1.sinks.avroSink.channel = memoryChannel
中心 Agent（聚合写入 HDFS）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# 中心 Agent：接收多个边缘 Agent 数据，写入 HDFS
central.sources = avroSource
central.channels = fileChannel
central.sinks = hdfsSink

# Source：监听 Avro 端口，接收所有边缘 Agent 数据
central.sources.avroSource.type = avro
central.sources.avroSource.bind = 0.0.0.0
central.sources.avroSource.port = 41414
# 支持高并发：增加工作线程数
central.sources.avroSource.threads = 20

# Sink：聚合写入 HDFS
central.sinks.hdfsSink.type = hdfs
central.sinks.hdfsSink.hdfs.path = hdfs://cluster/aggregated-logs/%Y%m%d/
central.sinks.hdfsSink.hdfs.filePrefix = aggregated-

# 通道：使用 File Channel 确保可靠性
central.channels.fileChannel.type = file
central.channels.fileChannel.checkpointDir = /var/flume/checkpoint
central.channels.fileChannel.dataDirs = /var/flume/data

# 绑定关系
central.sources.avroSource.channels = fileChannel
central.sinks.hdfsSink.channel = fileChannel

优缺点与注意事项

  • 优点：集中管理数据链路，降低边缘节点配置复杂度；
  • 缺点：中心 Agent 可能成为性能瓶颈，需做好扩容；
  • 建议：
    • 中心 Agent 使用 File Channel 和多线程 Source（threads 参数）提升吞吐量；
    • 边缘 Agent 配置故障重试机制，避免数据丢失；
    • 中心 Agent 部署多个实例，结合负载均衡（如 DNS 轮询）分散压力。

拓扑结构对比与选择建议

拓扑结构 核心优势 局限性 最佳实践场景
简单串联 配置简单，支持分步处理 单点故障风险高，延迟累积 跨网络传输、分步清洗链路
复制 / 多路复用 数据多目标分发，灵活路由 资源消耗高，需平衡各 Sink 性能 数据多副本存储、按类型分类处理
聚合 分布式数据源集中管理 中心 Agent 可能成瓶颈，需扩容 大规模集群日志采集、区域数据汇总
