Netty EventLoop 组件深度解析：线程模型的核心执行者

EventLoop 是 Netty 线程模型的核心组件，负责处理 Channel 的 IO 事件和任务调度，其设计直接影响 Netty 的并发性能。本文将从 EventLoopGroup 与 EventLoop 的关系、内部实现机制到任务调度逻辑，全面解析这一组件的工作原理。

EventLoop 与 EventLoopGroup 的关系

核心定义

• EventLoop：单线程执行器，负责处理一个或多个 Channel 的 IO 事件（如连接、读写），并调度任务（普通任务、定时任务）。
• EventLoopGroup：EventLoop 的容器（线程池），提供线程管理和负载均衡功能，通过 next() 方法分配 EventLoop 处理 Channel。

类比理解：
EventLoopGroup 相当于 “线程池”，EventLoop 相当于 “线程”，每个 EventLoop 绑定一个线程，负责处理分配给它的 Channel。

实例化与线程数配置

Netty 中最常用的实现是 NioEventLoopGroup（基于 Java NIO 的 Selector），其线程数配置规则：

• 默认线程数为 CPU 核心数 × 2（充分利用多核资源）。
• 可手动指定线程数（如 new NioEventLoopGroup(4) 表示 4 个线程）。

1
2
3
4
5
6

// 服务端：bossGroup 处理连接，workerGroup 处理 IO
EventLoopGroup bossGroup = new NioEventLoopGroup(1); // 通常 1 个线程足够
EventLoopGroup workerGroup = new NioEventLoopGroup(); // 默认 CPU×2 线程

// 客户端：单一线程组处理所有操作
EventLoopGroup group = new NioEventLoopGroup();

Netty Bootstrap 组件深度解析：客户端与服务端启动机制

Bootstrap 组件是 Netty 应用的 “启动器”，负责串联 EventLoopGroup、Channel、ChannelHandler 等核心组件，完成网络服务的初始化与配置。客户端的 Bootstrap 和服务端的 ServerBootstrap 虽功能相似，但在设计上针对不同场景做了专门优化。本文将详细解析两者的核心方法、配置逻辑及使用差异。

Bootstrap 与 ServerBootstrap 的核心定位

共同目标

• 封装网络服务的启动流程，简化配置（如线程组、通道类型、处理器等）。
• 通过链式调用（Fluent API）提供直观的配置方式。
• 支持异步启动（返回 ChannelFuture），避免阻塞主线程。

核心差异

核心方法详解与配置逻辑

线程组配置（group()）

线程组是 Netty 处理 IO 事件的核心资源，group() 方法用于绑定线程组。

客户端（Bootstrap）

Netty 实战示例解析：服务端与客户端通信实现

Netty 作为高性能 NIO 框架，其核心优势在于通过事件驱动模型处理高并发网络通信。上述示例完整实现了一个基础的客户端 - 服务端通信流程，涵盖了 Netty 核心组件的协作方式。本文将深入解析该示例的工作原理、关键细节及优化方向。

示例整体流程梳理

该示例实现了一个简单的 TCP 通信场景：

1. 服务端：绑定 8765 端口，监听客户端连接，接收客户端消息后回复 “hello”。
2. 客户端：连接服务端 8765 端口，发送 “你好呀” 消息，接收服务端回复并打印。

交互时序：

1

客户端启动 → 连接服务端 → 发送 "你好呀" → 服务端接收并打印 → 服务端回复 "hello" → 客户端接收并打印

服务端实现详解

核心组件初始化（Server.main）

UML 简介：统一建模语言的核心图表与应用

UML（Unified Modeling Language，统一建模语言）是软件工程中用于可视化、描述、构造和文档化软件系统的标准化建模语言。它通过一系列图表从不同角度刻画系统的结构、行为和交互，帮助开发者、测试人员和用户理解系统设计。UML 包含多种图表，可分为结构图（静态建模）和行为图（动态建模）两大类，以下是详细解析：

UML 图表的分类框架

UML 图表按建模维度可分为四大类，覆盖系统的静态结构、动态行为、物理部署等方面：

结构图：刻画系统的静态结构

结构图聚焦于系统的组成元素及其关系，不涉及时间或动态行为，主要包括以下图表：

类图（Class Diagram）

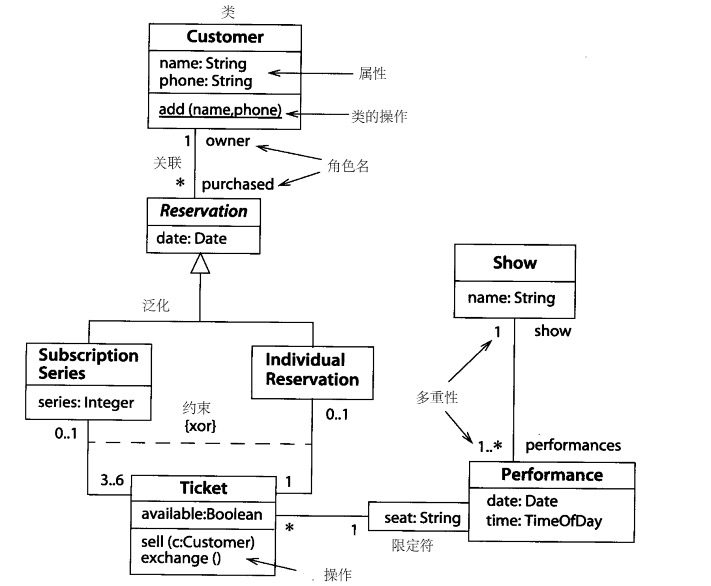

类图是 UML 中最核心的图表，用于描述系统中类、接口及其关系，是系统静态设计视图的核心。对系统词汇、简单协作、逻辑数据库模式建模有帮助。

• 基本元素：

  • 类：用矩形表示，分为三层（类名、属性、操作），例如：

    1 2 3 4 5 6 7 8 9

    +----------------+ | 学生（Student） | +----------------+ | - 学号: String | // 属性（-表示私有） | - 姓名: String | +----------------+ | + 选课(课程): void | // 操作（+表示公有） | + 考试(): int | +----------------+

  • 接口：用 “类名 +《interface》” 表示，仅包含操作（无属性）。

• 关系类型（类 / 接口间的关联方式）：

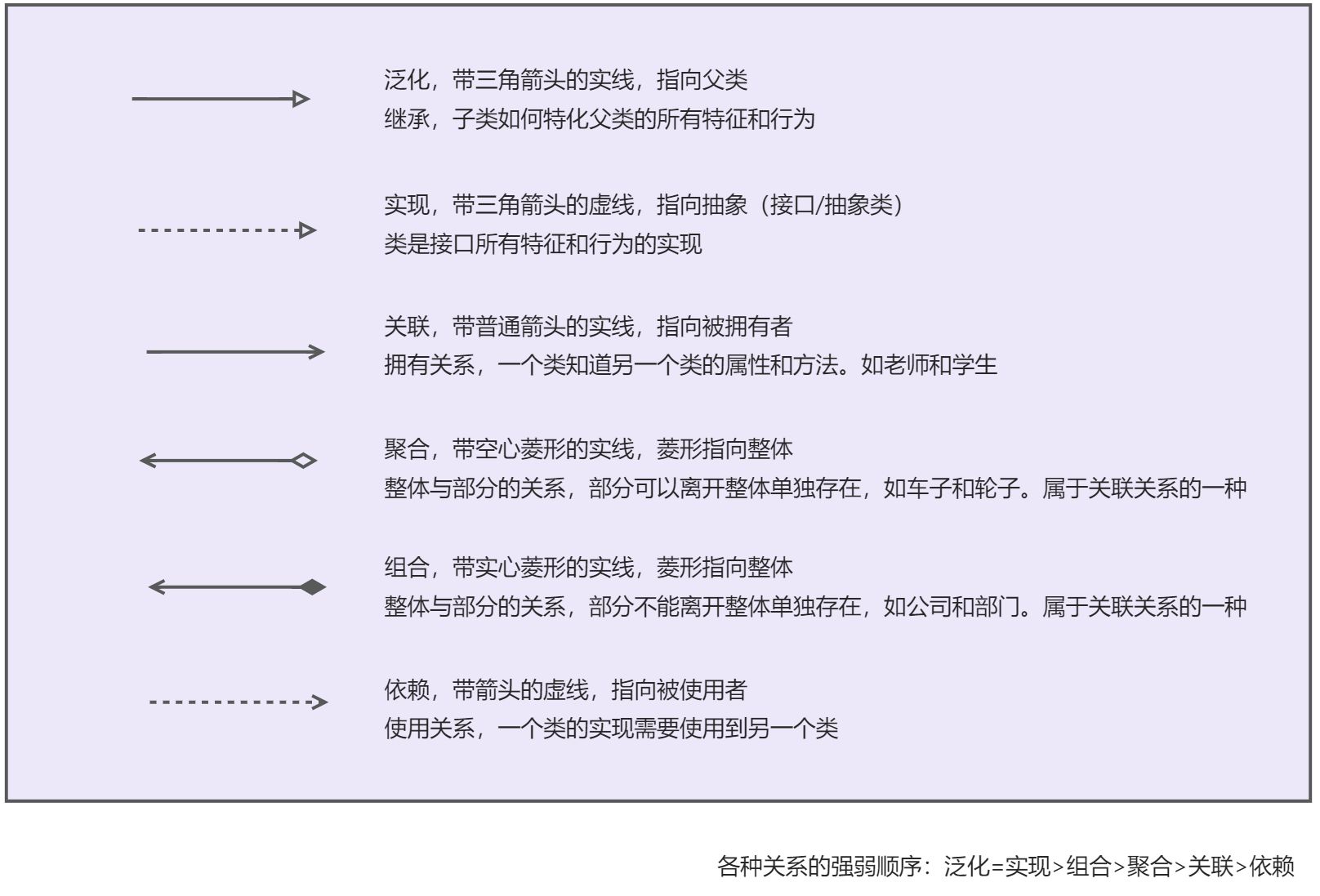

  • 关联（Association）：表示对象间的结构化关系（如 “学生 - 课程” 的选课关系），用实线连接，可标注多重度（如 1 对多：1..*）。



  • 依赖（Dependency）：表示一个元素依赖另一个元素（如 “学生” 依赖 “成绩” 计算），用虚线箭头表示（依赖方→被依赖方）。



  • 泛化（Generalization）：表示类间的继承关系（如 “研究生” 继承 “学生”），用实线空心三角箭头表示（子类→父类）。



  • 实现（Realization）：表示类对接口的实现（如 “学生” 实现 “学习者” 接口），用虚线空心三角箭头表示（类→接口）。



  • 聚合（Aggregation）：表示 “整体 - 部分” 关系，部分可独立存在（如 “班级” 包含 “学生”，学生可脱离班级存在），用实线空心菱形表示（整体→部分）。



  • 组合（Composition）：表示强聚合关系，部分不能脱离整体存在（如 “人” 包含 “心脏”，心脏不能独立存在），用实线实心菱形表示（整体→部分）。



• 应用场景：

  • 对系统的核心概念（如领域模型）建模。
  • 设计类的层次结构和协作关系（如面向对象编程中的类设计）。
  • 描述数据库的逻辑模型（如实体 - 关系映射）。

对象图（Object Diagram）

对象图是类图的实例快照，描述某一时刻系统中对象及其关系，是类图的具体实例化。

进程管理：操作系统的核心调度与控制机制

进程是操作系统中最核心的概念之一，它是程序的动态执行过程，也是系统资源分配和调度的基本单位。进程管理通过对进程的创建、状态转换、同步、通信及死锁处理等机制的设计，实现了多程序并发执行，大幅提升了计算机系统的资源利用率。本文将系统解析进程管理的核心内容。

进程的基本概念与组成

进程的定义

进程是执行中的程序，是一个动态的概念。与静态的程序（存储在磁盘上的指令和数据）不同，进程具有生命周期，会经历创建、运行、暂停、终止等状态变化。

进程的组成

一个完整的进程由三部分构成：

• 程序块：进程执行的指令集合（即程序本身）。
• 数据块：程序运行时所需的数据（如变量、常量、输入输出数据）。
• 进程控制块（PCB，Process Control Block）：描述和控制进程运行的核心数据结构，是进程存在的唯一标识。

进程控制块（PCB）：进程的 “身份证”

PCB 是操作系统管理进程的关键数据结构，常驻内存，记录了进程的全部状态信息。其主要字段包括：
