责任链模式（Chain of Responsibility Pattern）：请求的链式传递与处理

责任链模式是行为型设计模式的一种，核心思想是将多个请求处理器串联成一条链，使请求沿着链传递，直到被某个处理器处理为止。这种模式通过分离请求的发送者和接收者，实现了两者的解耦，本质是 “分离职责，动态组合处理流程”。就像公司的审批流程 —— 请假申请会依次经过组长、部门经理、总经理审批，每个环节若有权限处理则审批，否则传递给下一级，核心是 “链式传递，各司其职”。

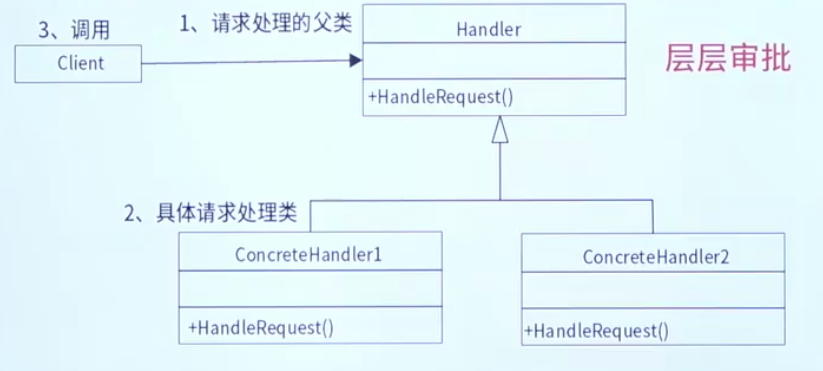

责任链模式的核心结构

责任链模式通过两个核心角色实现请求的链式处理，结构简洁且灵活性高：

抽象处理器（Handler）

  • 定义处理请求的接口，声明处理方法（如handleRequest()），并持有下一个处理器（successor）的引用。
  • 提供设置下一个处理器的方法（如setSuccessor()），用于构建责任链。
  • 示例：Approver（审批者抽象类，声明approve(Request request)方法）。

具体处理器（ConcreteHandler）

  • 实现抽象处理器接口，处理自身职责范围内的请求：
    • 若能处理请求，则直接处理；
    • 若不能处理，则将请求传递给下一个处理器（successor）。
  • 示例：TeamLeader（组长）、DepartmentManager（部门经理）、GeneralManager（总经理）。

代码实现示例

以 “请假审批流程” 为例，展示责任链模式的实现：不同天数的请假申请由不同层级的审批者处理（组长批 1-3 天，部门经理批 4-7 天，总经理批 8 天以上），申请会沿责任链传递直到被处理。

1. 抽象处理器与请求类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// 请求类：封装请假信息
public class LeaveRequest {
    private String employee; // 员工姓名
    private int days;        // 请假天数

    public LeaveRequest(String employee, int days) {
        this.employee = employee;
        this.days = days;
    }

    public String getEmployee() { return employee; }
    public int getDays() { return days; }
}

// 抽象处理器：审批者
public abstract class Approver {
    protected Approver successor; // 下一个审批者

    public Approver(Approver successor) {
        this.successor = successor;
    }

    // 设置下一个审批者
    public void setSuccessor(Approver successor) {
        this.successor = successor;
    }

    // 处理审批请求（抽象方法，由子类实现）
    public abstract void approve(LeaveRequest request);
}

2. 具体处理器（各级审批者）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
// 具体处理器1：组长（处理1-3天请假）
public class TeamLeader extends Approver {
    public TeamLeader(Approver successor) {
        super(successor);
    }

    @Override
    public void approve(LeaveRequest request) {
        if (request.getDays() <= 3) {
            // 组长可处理，直接审批
            System.out.printf("组长批准%s请假%d天%n",
                request.getEmployee(), request.getDays());
        } else if (successor != null) {
            // 无法处理，传递给下一级
            successor.approve(request);
        } else {
            System.out.println("无人处理该请求");
        }
    }
}

// 具体处理器2：部门经理（处理4-7天请假）
public class DepartmentManager extends Approver {
    public DepartmentManager(Approver successor) {
        super(successor);
    }

    @Override
    public void approve(LeaveRequest request) {
        if (request.getDays() <= 7) {
            System.out.printf("部门经理批准%s请假%d天%n",
                request.getEmployee(), request.getDays());
        } else if (successor != null) {
            successor.approve(request);
        } else {
            System.out.println("无人处理该请求");
        }
    }
}

// 具体处理器3：总经理（处理8天以上请假）
public class GeneralManager extends Approver {
    public GeneralManager(Approver successor) {
        super(successor);
    }

    @Override
    public void approve(LeaveRequest request) {
        // 总经理可处理所有超出部门经理权限的请求
        System.out.printf("总经理批准%s请假%d天%n",
            request.getEmployee(), request.getDays());
    }
}

3. 客户端使用（构建责任链并处理请求）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public class ChainOfResponsibilityDemo {
    public static void main(String[] args) {
        // 构建责任链：组长 → 部门经理 → 总经理
        Approver generalManager = new GeneralManager(null); // 链尾，无下一级
        Approver deptManager = new DepartmentManager(generalManager);
        Approver teamLeader = new TeamLeader(deptManager);

        // 处理不同天数的请假请求
        LeaveRequest request1 = new LeaveRequest("张三", 2); // 2天（组长处理）
        LeaveRequest request2 = new LeaveRequest("李四", 5); // 5天（部门经理处理）
        LeaveRequest request3 = new LeaveRequest("王五", 10); // 10天（总经理处理）

        teamLeader.approve(request1);
        teamLeader.approve(request2);
        teamLeader.approve(request3);
    }
}
输出结果
1
2
3
组长批准张三请假2天
部门经理批准李四请假5天
总经理批准王五请假10天

责任链模式的核心优势

  1. 请求发送者与接收者解耦
    发送者只需将请求交给责任链的第一个处理器，无需知道具体由哪个处理器处理，减少了对象间的直接依赖。
  2. 动态组合责任链
    责任链的结构可动态调整（如新增审批环节、改变审批顺序），只需修改处理器间的引用关系，无需修改发送者或处理器的逻辑。
  3. 单一职责原则
    每个处理器仅负责自身职责范围内的请求，职责清晰，便于维护和扩展（如新增 “总监” 审批者只需添加新的具体处理器）。
  4. 灵活性高
    可根据需求灵活调整链的长度和处理逻辑，支持请求的部分处理或全链路传递。

适用场景

  1. 多对象可处理同一请求，但处理者不确定
    如：
    • 审批流程（请假、报销）：不同金额 / 天数由不同层级处理。
    • 异常处理：不同类型的异常由不同的异常处理器处理。
    • 日志系统：不同级别的日志（DEBUG、INFO、ERROR）由不同的日志处理器输出。
  2. 需要动态指定请求处理流程
    如过滤器链（Filter Chain）：Web 开发中，请求会依次经过多个过滤器（如权限校验、参数过滤、日志记录），每个过滤器可决定是否继续传递请求。
  3. 避免请求发送者与多个处理者直接耦合
    如 GUI 事件冒泡：按钮点击事件会从组件向上传递到父容器，直到被处理或到达顶层容器。

优缺点分析

优点

  • 解耦性好：发送者无需知道具体处理者，处理者也无需知道请求的来源。
  • 灵活性高：可动态调整责任链的结构和处理顺序。
  • 扩展性强：新增处理者只需实现接口并加入链中，对现有代码无侵入。

缺点

  • 请求可能未被处理：若责任链中没有处理器能处理请求，请求可能 “丢失”（需在链尾添加默认处理器避免）。
  • 性能损耗：请求可能需要经过多个处理器才能被处理，尤其是长链场景。
  • 调试难度增加：请求的传递路径不直观，排查问题时需跟踪整个链的执行流程。

经典应用案例

  1. Java Servlet 的过滤器链（FilterChain）
    Servlet 规范中的FilterChain是责任链模式的典型实现：请求会依次经过所有注册的Filter（过滤器），每个过滤器可处理请求或传递给下一个过滤器，最终到达Servlet。
  2. Spring 的拦截器链（HandlerInterceptor）
    Spring MVC 的拦截器链允许在请求处理前、处理中、处理后执行逻辑，拦截器通过preHandle()、postHandle()等方法构成责任链，可决定是否继续传递请求。
  3. 日志框架的处理器链
    如 Logback 的Appender链：日志事件会被传递给多个Appender（如控制台、文件、数据库），每个Appender可处理日志或继续传递。
  4. 事件冒泡机制
    GUI 框架（如 Swing、Vue）中的事件冒泡：用户操作事件（如点击）会从触发组件向上传递到父组件，直到被处理或到达顶层容器。

总结

责任链模式通过将请求处理器串联成链，实现了请求发送与处理的解耦，支持动态组合处理流程。其核心价值在于分离职责并允许请求沿链传递，特别适合审批、过滤、事件处理等场景。使用时需注意避免责任链过长导致的性能问题，并确保每个请求都能被处理（如在链尾添加默认处理器）
