UML 简介：统一建模语言的核心图表与应用

UML（Unified Modeling Language，统一建模语言）是软件工程中用于可视化、描述、构造和文档化软件系统的标准化建模语言。它通过一系列图表从不同角度刻画系统的结构、行为和交互，帮助开发者、测试人员和用户理解系统设计。UML 包含多种图表，可分为结构图（静态建模）和行为图（动态建模）两大类，以下是详细解析：

UML 图表的分类框架

UML 图表按建模维度可分为四大类，覆盖系统的静态结构、动态行为、物理部署等方面：

建模类型	核心图表	描述重点
静态建模	类图、对象图、构件图、部署图	系统的结构组成和物理部署
动态建模	状态图、活动图	系统或对象的行为变化过程
交互建模	顺序图（序列图）、通信图（协作图）	对象间的消息交互和协作关系
用例建模	用例图	用户与系统的功能交互

结构图：刻画系统的静态结构

结构图聚焦于系统的组成元素及其关系，不涉及时间或动态行为，主要包括以下图表：

类图（Class Diagram）

类图是 UML 中最核心的图表，用于描述系统中类、接口及其关系，是系统静态设计视图的核心。对系统词汇、简单协作、逻辑数据库模式建模有帮助。

• 基本元素：

  • 类：用矩形表示，分为三层（类名、属性、操作），例如：

    +----------------+
    |   学生（Student）  |
    +----------------+
    | - 学号: String  |  // 属性（-表示私有）
    | - 姓名: String  |
    +----------------+
    | + 选课(课程): void |  // 操作（+表示公有）
    | + 考试(): int   |
    +----------------+

  • 接口：用 “类名 +《interface》” 表示，仅包含操作（无属性）。

• 关系类型（类 / 接口间的关联方式）：



  • 关联（Association）：表示对象间的结构化关系（如 “学生 - 课程” 的选课关系），用实线连接，可标注多重度（如 1 对多：1..*）。



  • 依赖（Dependency）：表示一个元素依赖另一个元素（如 “学生” 依赖 “成绩” 计算），用虚线箭头表示（依赖方→被依赖方）。



  • 泛化（Generalization）：表示类间的继承关系（如 “研究生” 继承 “学生”），用实线空心三角箭头表示（子类→父类）。



  • 实现（Realization）：表示类对接口的实现（如 “学生” 实现 “学习者” 接口），用虚线空心三角箭头表示（类→接口）。



  • 聚合（Aggregation）：表示 “整体 - 部分” 关系，部分可独立存在（如 “班级” 包含 “学生”，学生可脱离班级存在），用实线空心菱形表示（整体→部分）。



  • 组合（Composition）：表示强聚合关系，部分不能脱离整体存在（如 “人” 包含 “心脏”，心脏不能独立存在），用实线实心菱形表示（整体→部分）。



• 应用场景：

  • 对系统的核心概念（如领域模型）建模。
  • 设计类的层次结构和协作关系（如面向对象编程中的类设计）。
  • 描述数据库的逻辑模型（如实体 - 关系映射）。

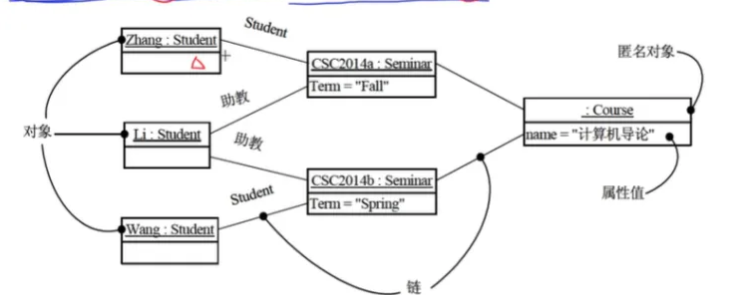

对象图（Object Diagram）

对象图是类图的实例快照，描述某一时刻系统中对象及其关系，是类图的具体实例化。

• 特点：
  • 对象名格式为 “对象名：类名”（如 “张三：学生”），矩形下方有下划线。
  • 显示对象的具体属性值（如 “学号: 2023001”）。
  • 关系与类图一致，但反映的是实例间的关联（如 “张三” 选修 “数学”）。
• 应用场景：
  • 展示系统在特定时刻的状态（如某一订单的实例数据）。
  • 验证类图的合理性（如多重度是否正确）。

构件图（Component Diagram）

构件图描述系统中软件构件及其依赖关系，聚焦于系统的物理实现结构（如模块、库、文件）。用于表示系统的静态实现视图

• 基本元素：

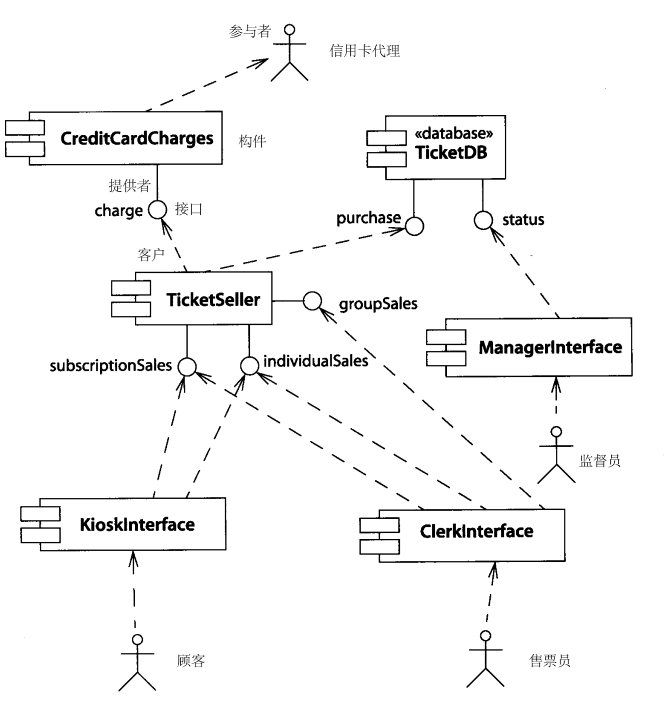

  • 构件：用带有接口的矩形表示（左侧为提供的接口，右侧为需要的接口），如 “支付模块”“日志组件”。
  • 依赖：用虚线箭头表示构件间的依赖（如 “订单模块” 依赖 “支付模块”）。
• 应用场景：
  • 设计系统的模块划分（如前后端分离架构中的前端构件、后端构件）。
  • 分析构件变更对系统的影响（如修改 “支付模块” 是否影响 “订单模块”）。

部署图（Deployment Diagram）

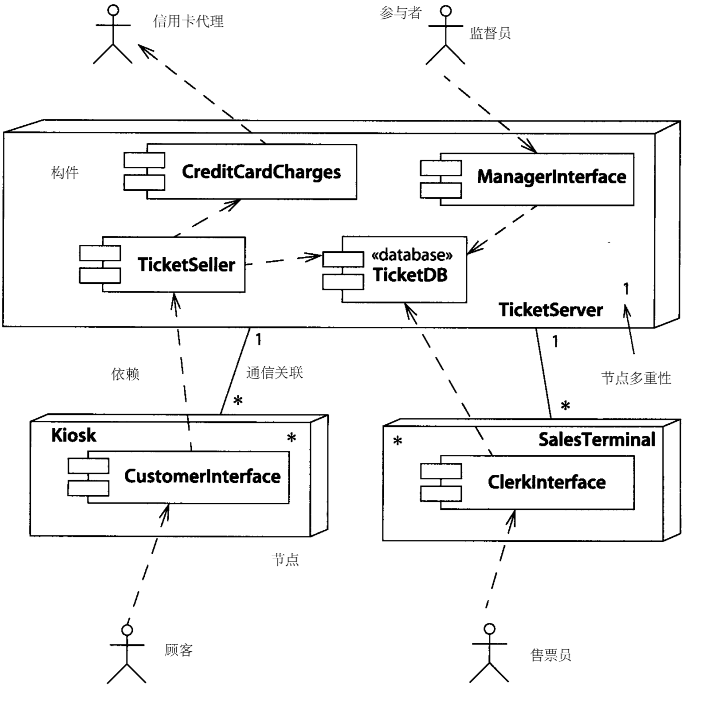

部署图描述系统的物理部署架构，展示硬件节点（如服务器、设备）与软件构件的映射关系，是唯一直接关联硬件的 UML 图表。

• 基本元素：
  • 节点：用立方体表示，分为硬件节点（如 “应用服务器”“数据库服务器”）和软件节点（如 “操作系统”）。
  • 构件部署：用虚线表示构件部署到节点（如 “订单系统.war” 部署到 “Tomcat 服务器”）。
• 应用场景：
  • 设计系统的物理拓扑（如分布式系统的服务器布局）。
  • 规划硬件资源分配（如数据库部署到高性能服务器）。

行为图：刻画系统的动态行为

行为图聚焦于系统或对象的动态行为和状态变化，涉及时间维度，主要包括以下图表：

用例图（Use Case Diagram）

用例图描述用户与系统的交互功能，列出系统中的用例和参与者，展示系统的功能边界和参与者（用户 / 外部系统）的操作。

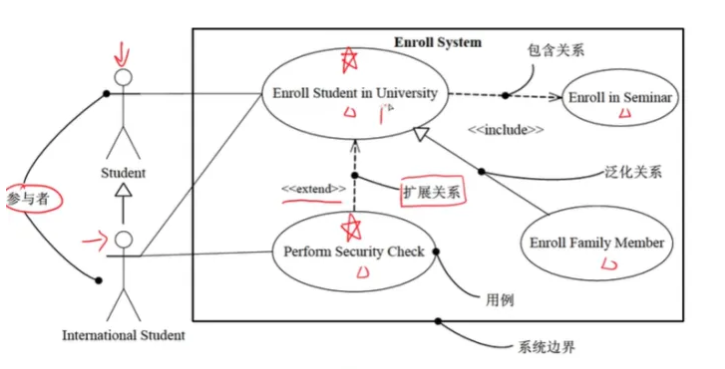

• 基本元素：

  • 参与者（Actor）：用小人图标表示，代表与系统交互的用户或外部系统（如 “学生”“教务系统”）。

  • 用例（Use Case）：用椭圆表示，代表系统提供的功能（如 “选课”“成绩查询”）。

  • 系统边界：用矩形框表示，框内为系统包含的用例。

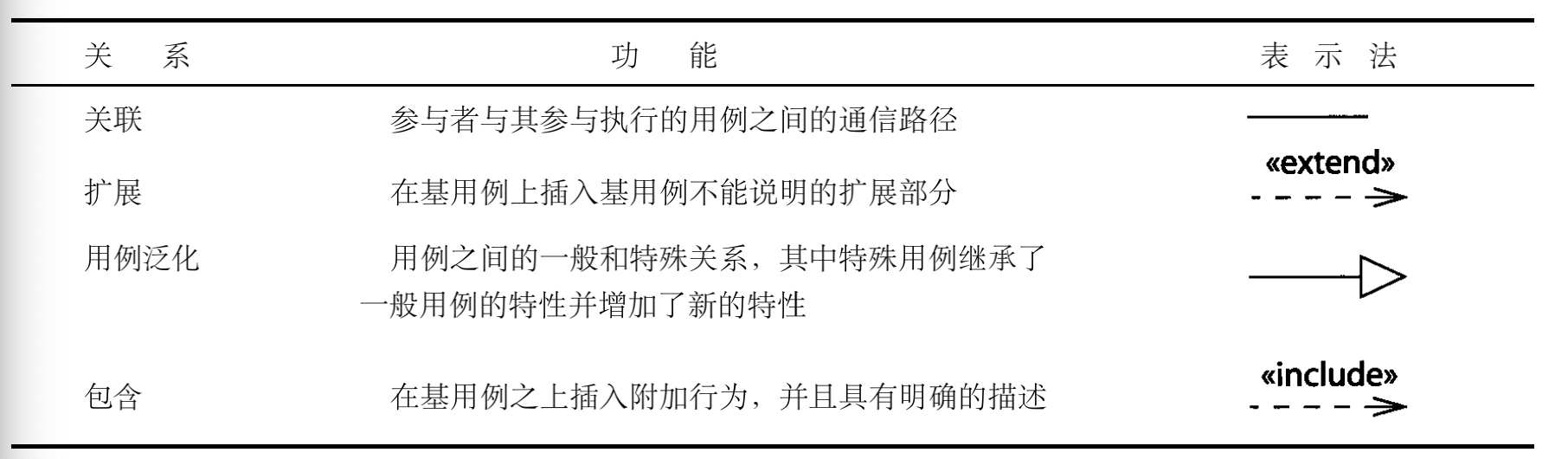

  • 关系：用例间的关系包括泛化（如 “查询成绩” 泛化为 “查询期末成绩”）、包含（如 “选课” 包含 “验证学分”）、扩展（如 “选课” 扩展 “补选”）。



• 建模流程：

  1. 识别参与者（谁使用系统？）。
  2. 提取用例（系统提供什么功能？）。
  3. 定义用例关系（功能间的依赖或扩展）。

• 应用场景：

  • 需求分析阶段梳理系统功能边界（如明确 “在线商城” 需包含 “下单”“支付” 等用例）。
  • 与用户沟通确认功能需求。

顺序图（Sequence Diagram）

顺序图（又称序列图）描述对象间消息交互的时间顺序，是交互建模的核心图表。

• 基本元素：

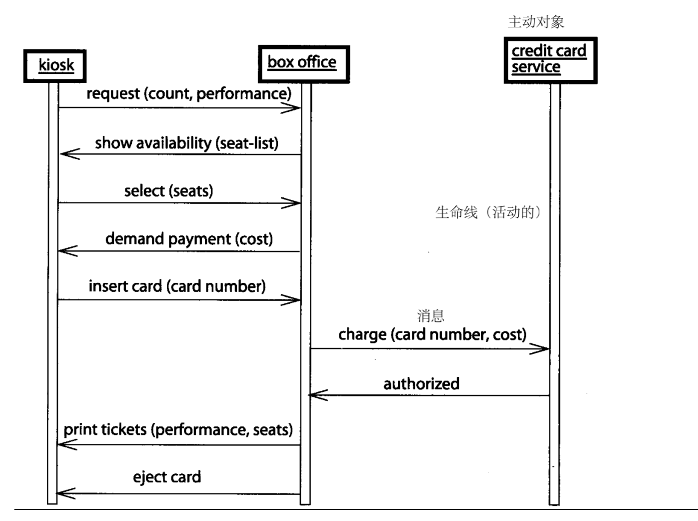

  • 生命线：垂直虚线，表示对象的存在时间（左侧标注对象名：类名）。
  • 消息：用箭头表示对象间的通信，包括：
    • 同步消息（实线箭头）：调用方等待响应（如 “学生→课程管理系统：提交选课请求”）。
    • 返回消息（虚线箭头）：被调用方返回结果（如 “课程管理系统→学生：选课成功”）。
  • 激活期：生命线上的矩形，表示对象正在处理消息的时间段。
• 特点：
  • 严格按时间顺序排列（从上到下为时间流逝）。
  • 清晰展示 “谁在何时发送 / 接收什么消息”（如电商系统中 “用户 - 订单系统 - 支付系统” 的交互流程）。
• 应用场景：
  • 描述用例的具体执行流程（如 “下单” 用例中用户、订单、支付系统的消息交互）。
  • 分析复杂业务的步骤和依赖（如银行转账的流程验证）。

通信图（协作图，Collaboration Diagram）

通信图与顺序图类似，均描述对象间的交互，但更强调对象间的组织结构而非时间顺序，类元角色上的箭头代表消息，消息的发生顺序使用编号

• 基本元素：
  • 对象：用矩形表示（标注对象名：类名）。
  • 链：实线表示对象间的关联关系（对应类图中的关联）。
  • 消息：链上的箭头，标注消息名称和编号（如 1: 提交请求，2: 返回结果），编号表示执行顺序。
• 与顺序图的区别：
  • 顺序图：通过位置体现时间，结构清晰但忽略对象间的静态关系。
  • 通信图：通过编号体现时间，突出对象的组织结构，但复杂场景可能显得混乱。
• 应用场景：
  • 分析对象间的协作关系（如团队协作中的角色分工）。
  • 补充顺序图，展示对象的静态关联（如 “订单” 与 “用户”“商品” 的关联）。

状态图（State Machine Diagram）

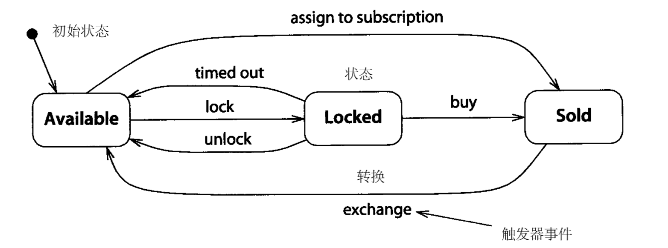

状态图描述单个对象在生命周期中的状态变化，聚焦于事件如何触发状态转换，展现了一个状态机，由状态、转换、事件和活动组成。

• 基本元素：

  • 状态：用圆角矩形表示，包含状态名和活动（如 “待付款” 状态下的 “超时取消” 活动）。
  • 初始状态：实心圆，表示对象的起点。
  • 终止状态：同心圆，表示对象的终点。

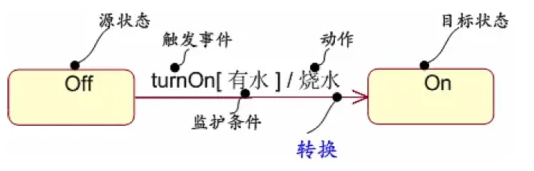

  • 转换：带箭头的线，表示状态间的切换，标注 “事件 [条件]/ 动作”（如 “支付成功 [金额 > 0]/ 生成订单”）。

• 核心概念：

  • 事件：触发状态转换的外部刺激（如 “支付”“超时”）。



  • 监护条件：转换发生的前提（如 “库存> 0” 时才能下单）。

  • 动作：转换时执行的操作（如 “扣减库存”）。

• 应用场景：

  • 描述有明确状态变化的对象（如 “订单” 的状态：待付款→已付款→已发货→已完成）。
  • 分析对象的行为边界（如 “电梯” 的运行状态：开门→关门→上升→下降）。

活动图（Activity Diagram）

活动图是状态图的变体，专注于流程的控制流和数据流，更适合描述业务流程或算法步骤。

• 基本元素：

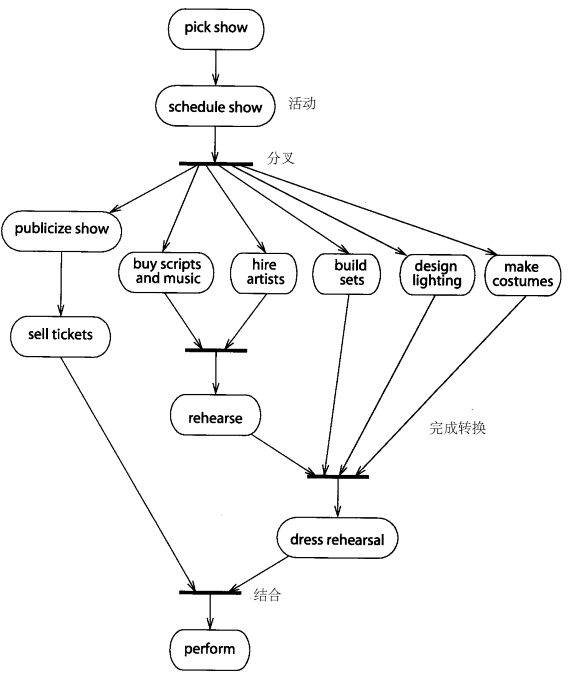

  • 活动节点：圆角矩形，表示一个操作或步骤（如 “验证用户”“计算总价”）。
  • 控制流：带箭头的线，表示活动的执行顺序。
  • 分支 / 合并：菱形表示条件判断（如 “库存是否充足？”）。
  • 并行分支：用粗线表示多个活动同时执行（如 “生成订单” 和 “通知仓库” 并行）。
• 与状态图的区别：
  • 状态图：聚焦单个对象的状态变化（如 “订单” 的状态）。
  • 活动图：聚焦多个对象协作的流程（如 “下单流程” 涉及用户、订单系统、库存系统）。
• 应用场景：
  • 业务流程建模（如 “请假审批流程”：提交申请→部门审批→HR 备案）。
  • 算法或程序逻辑可视化（如 “排序算法” 的步骤分解）。
