MyBatis 详细执行过程：从源码视角拆解核心流程

MyBatis 的执行过程本质是 “配置解析→核心对象创建→SQL 执行→结果封装” 的闭环，涉及 Configuration、SqlSession、Executor、StatementHandler 等核心组件的协同工作。本文结合 MyBatis 3.5.x 源码，将执行过程拆解为 7 个关键步骤，每个步骤深入核心源码与组件职责，帮你彻底理解 MyBatis 的运行机制。

核心执行流程总览

MyBatis 从初始化到执行 SQL 的完整流程可概括为：
配置加载 → 创建 SqlSessionFactory → 创建 SqlSession → 获取 Mapper 代理 → 执行 SQL（Executor 调度） → 数据库交互（StatementHandler） → 结果封装（ResultSetHandler）

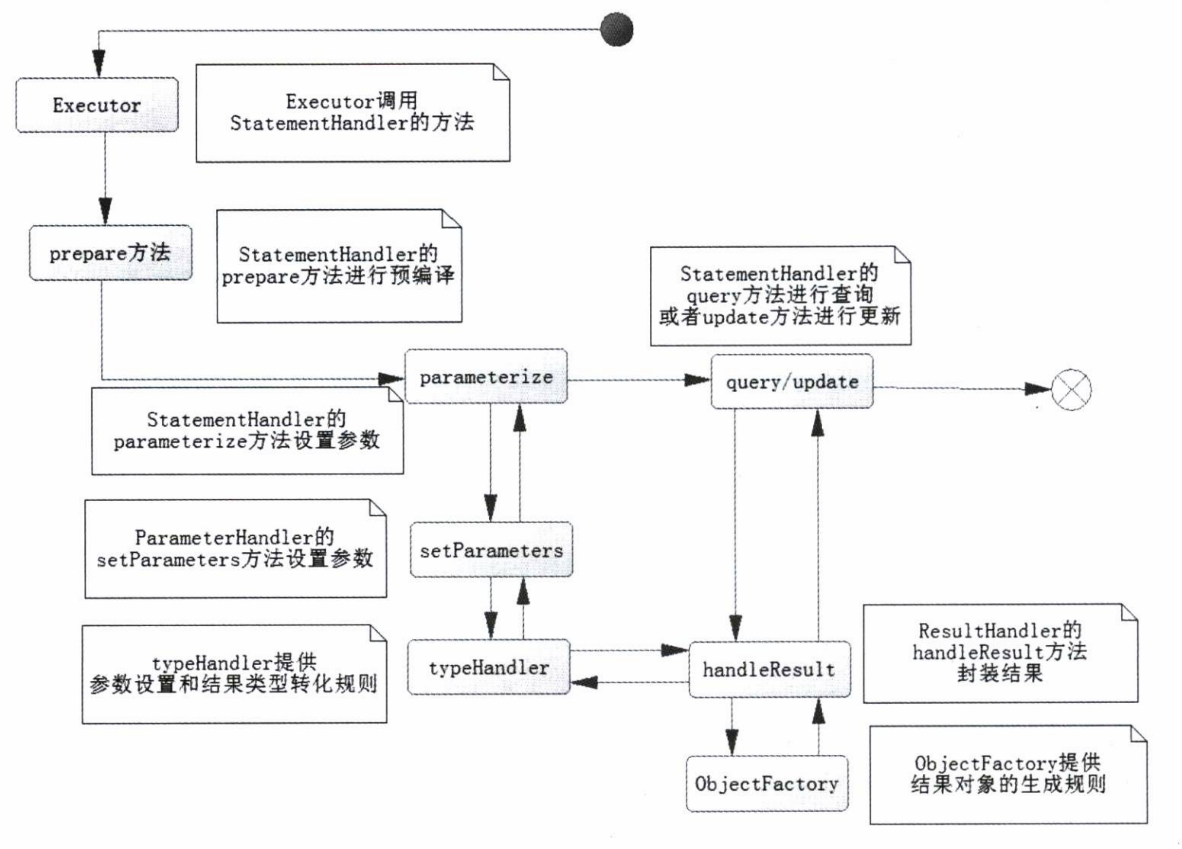

先通过一张简化的组件协作图理解核心关系：

详细执行步骤（结合源码）

步骤 1：加载配置文件，初始化 Configuration 对象

MyBatis 启动时，首先解析 全局配置文件（mybatis-config.xml） 和 所有 Mapper 映射文件（XxxMapper.xml），将配置信息统一封装到 Configuration 对象中（Configuration 是 MyBatis 的 “配置中心”，全局唯一）。

核心源码：SqlSessionFactoryBuilder.build()

SqlSessionFactoryBuilder 是创建 SqlSessionFactory 的入口，其核心逻辑是解析配置文件生成 Configuration：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// org.mybatis.session.SqlSessionFactoryBuilder
public SqlSessionFactory build(InputStream inputStream) {
  return build(inputStream, null, null);
}

public SqlSessionFactory build(InputStream inputStream, String environment, Properties properties) {
  try {
    // 1. 创建 XML 配置解析器，解析 mybatis-config.xml
    XMLConfigBuilder parser = new XMLConfigBuilder(inputStream, environment, properties);
    // 2. 解析配置文件，生成 Configuration 对象，再创建 SqlSessionFactory
    return build(parser.parse());
  } catch (Exception e) {
    throw ExceptionFactory.wrapException("Error building SqlSession.", e);
  } finally {
    ErrorContext.instance().reset();
    try {
      inputStream.close();
    } catch (IOException e) {
      // Ignore
    }
  }
}

// 最终创建 DefaultSqlSessionFactory（SqlSessionFactory 的默认实现）
public SqlSessionFactory build(Configuration config) {
  return new DefaultSqlSessionFactory(config);
}
关键解析逻辑（XMLConfigBuilder.parse()）

XMLConfigBuilder 会逐节点解析 mybatis-config.xml，核心包括：

  • 数据库环境（environments）：解析数据源（DataSource）和事务管理器（TransactionManager），存入 Configuration.environments；
  • Mapper 映射（mappers）：解析所有 Mapper.xml，将 SQL 语句、结果映射（ResultMap）等存入 Configuration.mappedStatements（MappedStatement 封装单条 SQL 的完整信息）；
  • 全局设置（settings）：如 cacheEnabled（二级缓存开关）、mapUnderscoreToCamelCase（驼峰映射），存入 Configuration 对应属性；
  • 类型别名（typeAliases）：解析别名映射，存入 Configuration.typeAliasRegistry。
小结：

此步骤的核心是 “将 XML 配置转化为内存中的 Configuration 对象”，后续所有核心组件的创建都依赖该对象。

步骤 2：创建 SqlSession（数据库会话）

SqlSession 相当于 JDBC 的 Connection，代表一次数据库会话，通过 SqlSessionFactory.openSession() 创建，生命周期为单次业务请求（线程不安全，需及时关闭）。

核心源码：DefaultSqlSessionFactory.openSession()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// org.mybatis.session.defaults.DefaultSqlSessionFactory
@Override
public SqlSession openSession() {
  // 默认不自动提交事务，使用全局配置的 Executor 类型
  return openSessionFromDataSource(configuration.getDefaultExecutorType(), null, false);
}

private SqlSession openSessionFromDataSource(ExecutorType execType, TransactionIsolationLevel level, boolean autoCommit) {
  Transaction tx = null;
  try {
    // 1. 获取配置的数据库环境（environment）
    final Environment environment = configuration.getEnvironment();
    // 2. 创建事务管理器（Transaction）
    final TransactionFactory transactionFactory = getTransactionFactoryFromEnvironment(environment);
    tx = transactionFactory.newTransaction(environment.getDataSource(), level, autoCommit);
    // 3. 创建 Executor（执行器，MyBatis 核心执行组件）
    final Executor executor = configuration.newExecutor(tx, execType);
    // 4. 创建 DefaultSqlSession（SqlSession 的默认实现）
    return new DefaultSqlSession(configuration, executor, autoCommit);
  } catch (Exception e) {
    closeTransaction(tx); // may have fetched a connection so lets call close()
    throw ExceptionFactory.wrapException("Error opening session.  Cause: " + e, e);
  } finally {
    ErrorContext.instance().reset();
  }
}
关键组件：Executor（执行器）

Executor 是 MyBatis 的 “执行引擎”，负责 SQL 执行的调度（如缓存查询、事务管理、SQL 语句执行），根据 execType 生成不同类型：

  • SIMPLE：默认执行器，每次执行 SQL 都创建新的 Statement；
  • REUSE：复用 Statement（缓存 Statement 对象）；
  • BATCH：批量执行器，适合批量插入 / 更新；
  • CACHING：若开启二级缓存（cacheEnabled=true），会用 CachingExecutor 装饰上述执行器，添加缓存逻辑。
小结：

此步骤的核心是 “创建 SqlSession 及其依赖的 Executor 和 Transaction”，SqlSession 持有 Configuration 和 Executor，是后续操作的入口。

步骤 3：获取 Mapper 接口的动态代理对象

MyBatis 不直接实现 Mapper 接口，而是通过 JDK 动态代理 生成 MapperProxy 对象，将 Mapper 方法调用委托给 SqlSession 执行。

核心源码：DefaultSqlSession.getMapper()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// org.mybatis.session.defaults.DefaultSqlSession
@Override
public <T> T getMapper(Class<T> type) {
  // 委托给 Configuration 的 MapperRegistry 获取 Mapper 代理
  return configuration.getMapper(type, this);
}

// org.apache.ibatis.session.Configuration
public <T> T getMapper(Class<T> type, SqlSession sqlSession) {
  return mapperRegistry.getMapper(type, sqlSession);
}

// org.apache.ibatis.binding.MapperRegistry
public <T> T getMapper(Class<T> type, SqlSession sqlSession) {
  // 1. 获取 Mapper 代理工厂（MapperProxyFactory）
  final MapperProxyFactory<T> mapperProxyFactory = (MapperProxyFactory<T>) knownMappers.get(type);
  if (mapperProxyFactory == null) {
    throw new BindingException("Type " + type + " is not known to the MapperRegistry.");
  }
  try {
    // 2. 生成 Mapper 代理对象（MapperProxy）
    return mapperProxyFactory.newInstance(sqlSession);
  } catch (Exception e) {
    throw new BindingException("Error getting mapper instance. Cause: " + e, e);
  }
}
动态代理核心：MapperProxy

MapperProxy 实现 InvocationHandler 接口，是 JDK 动态代理的 “调用处理器”，所有 Mapper 方法调用都会触发 invoke 方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// org.apache.ibatis.binding.MapperProxy
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
  try {
    // 1. 过滤 Object 类的方法（如 toString、hashCode）
    if (Object.class.equals(method.getDeclaringClass())) {
      return method.invoke(this, args);
    } else {
      // 2. 将方法调用委托给 MapperMethod 执行
      return cachedMapperMethod(method).execute(sqlSession, args);
    }
  } catch (Throwable t) {
    throw ExceptionUtil.unwrapThrowable(t);
  }
}
小结：

此步骤的核心是 “通过 JDK 动态代理生成 MapperProxy，将 Mapper 方法调用转发给 SqlSession”，避免手动实现 Mapper 接口。

步骤 4：解析 Mapper 方法，生成 MappedStatement 和 BoundSql

当调用 Mapper 方法（如 userMapper.selectById(1)）时，MyBatis 会先解析该方法对应的 MappedStatement（封装 SQL 元信息）和 BoundSql（封装解析后的 SQL 和参数）。

核心源码：MapperMethod.execute()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
// org.apache.ibatis.binding.MapperMethod
public Object execute(SqlSession sqlSession, Object[] args) {
  Object result;
  // 根据 SQL 命令类型（SELECT/INSERT/UPDATE/DELETE）执行对应逻辑
  switch (command.getType()) {
    case INSERT: {
      Object param = method.convertArgsToSqlCommandParam(args);
      result = rowCountResult(sqlSession.insert(command.getName(), param));
      break;
    }
    case UPDATE: {
      Object param = method.convertArgsToSqlCommandParam(args);
      result = rowCountResult(sqlSession.update(command.getName(), param));
      break;
    }
    case DELETE: {
      Object param = method.convertArgsToSqlCommandParam(args);
      result = rowCountResult(sqlSession.delete(command.getName(), param));
      break;
    }
    case SELECT:
      if (method.returnsVoid() && method.hasResultHandler()) {
        executeWithResultHandler(sqlSession, args);
        result = null;
      } else if (method.returnsMany()) {
        result = executeForMany(sqlSession, args);
      } else if (method.returnsMap()) {
        result = executeForMap(sqlSession, args);
      } else if (method.returnsCursor()) {
        result = executeForCursor(sqlSession, args);
      } else {
        // 单结果查询（如 selectById）
        Object param = method.convertArgsToSqlCommandParam(args);
        result = sqlSession.selectOne(command.getName(), param);
      }
      break;
    // 其他类型（如 FLUSH）省略...
    default:
      throw new BindingException("Unknown execution method for: " + command.getName());
  }
  return result;
}
关键对象：MappedStatement 和 BoundSql
  • MappedStatement：从 Configuration.mappedStatements 中获取，key 为 namespace + methodName（如 com.xxx.mapper.UserMapper.selectById），封装了 SQL 语句、参数类型、结果类型、缓存配置等元信息；
  • BoundSql：由 MappedStatement.getBoundSql(param) 生成，封装了解析后的 SQL 语句（如动态 SQL 拼接后的结果）、参数映射列表（parameterMappings）、参数值（parameterObject）。
小结：

此步骤的核心是 “根据 Mapper 方法找到对应的 MappedStatement，生成包含最终 SQL 和参数的 BoundSql”，为后续 SQL 执行做准备。

步骤 5：Executor 调度执行，创建核心处理组件

SqlSession 的增删改查方法最终会委托给 Executor 执行，Executor 会创建 StatementHandler、ParameterHandler、ResultSetHandler 三个核心组件，分别负责 SQL 执行、参数设置、结果封装。

以 selectOne 为例，核心源码追踪：

  1. DefaultSqlSession.selectOne() → 调用 selectList() 取第一个结果；
  2. DefaultSqlSession.selectList() → 委托 Executor.query()；
  3. Executor.query() → 若开启二级缓存，CachingExecutor 先查缓存，未命中则调用 delegate（如 SimpleExecutor）的 query()；
  4. SimpleExecutor.query() → 调用 doQuery()（实际执行逻辑）。
核心源码：SimpleExecutor.doQuery()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// org.apache.ibatis.executor.SimpleExecutor
@Override
public <E> List<E> doQuery(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) throws SQLException {
  Statement stmt = null;
  try {
    // 1. 获取 Configuration 对象
    Configuration configuration = ms.getConfiguration();
    // 2. 创建 StatementHandler（SQL 执行处理器，核心组件）
    StatementHandler handler = configuration.newStatementHandler(wrapper, ms, parameter, rowBounds, resultHandler, boundSql);
    // 3. 创建并配置 Statement（JDBC 的 Statement/PreparedStatement）
    stmt = prepareStatement(handler, ms.getStatementLog());
    // 4. 执行查询，通过 ResultSetHandler 封装结果
    return handler.query(stmt, resultHandler);
  } finally {
    // 5. 关闭 Statement
    closeStatement(stmt);
  }
}

// 准备 Statement：预编译 SQL + 设置参数
private Statement prepareStatement(StatementHandler handler, Log statementLog) throws SQLException {
  Statement stmt;
  // 获取数据库连接（从 Transaction 中获取）
  Connection connection = getConnection(statementLog);
  // 1. 预编译 SQL：创建 PreparedStatement，调用 StatementHandler.prepare()
  stmt = handler.prepare(connection, transaction.getTimeout());
  // 2. 设置参数：调用 StatementHandler.parameterize()，内部使用 ParameterHandler
  handler.parameterize(stmt);
  return stmt;
}
核心组件职责分工：
组件 核心职责 默认实现类
StatementHandler 管理 JDBC Statement，负责 SQL 预编译、执行 RoutingStatementHandler
ParameterHandler 为预编译 SQL 设置参数（处理 ? 占位符） DefaultParameterHandler
ResultSetHandler 解析 ResultSet，封装为实体类 DefaultResultSetHandler
小结：

此步骤的核心是 “Executor 调度创建三大组件，完成 SQL 预编译和参数设置”，是 MyBatis 与 JDBC 交互的核心环节。

步骤 6：StatementHandler 执行 SQL，与数据库交互

StatementHandler 是 MyBatis 与数据库交互的 “直接执行者”，负责创建 Statement、预编译 SQL、执行 SQL 并返回 ResultSet。

核心源码：PreparedStatementHandler（常用实现）

RoutingStatementHandler 会根据 MappedStatement 的 statementType（默认 PREPARED）选择具体的 StatementHandler 实现，以 PreparedStatementHandler 为例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
// org.apache.ibatis.executor.statement.PreparedStatementHandler
@Override
public Statement prepare(Connection connection, Integer transactionTimeout) throws SQLException {
  ErrorContext.instance().sql(boundSql.getSql());
  PreparedStatement stmt = null;
  try {
    // 1. 创建 PreparedStatement（预编译 SQL）
    stmt = connection.prepareStatement(boundSql.getSql(), ms.getStatementType() == StatementType.CALLABLE ? ResultSet.TYPE_SCROLL_INSENSITIVE : ResultSet.TYPE_FORWARD_ONLY, ResultSet.CONCUR_READ_ONLY);
    // 2. 设置超时时间
    setStatementTimeout(stmt, transactionTimeout);
    // 3. 设置fetchSize（批量获取行数）
    setFetchSize(stmt);
    return stmt;
  } catch (SQLException e) {
    closeStatement(stmt);
    throw e;
  }
}

@Override
public void parameterize(Statement statement) throws SQLException {
  // 调用 ParameterHandler 设置参数（处理 ? 占位符）
  parameterHandler.setParameters((PreparedStatement) statement);
}

@Override
public <E> List<E> query(Statement statement, ResultHandler resultHandler) throws SQLException {
  // 执行 SQL，获取 ResultSet
  PreparedStatement ps = (PreparedStatement) statement;
  ps.execute();
  // 委托 ResultSetHandler 封装结果
  return resultSetHandler.handleResultSets(ps);
}
ParameterHandler 核心逻辑（设置参数）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
// org.apache.ibatis.scripting.defaults.DefaultParameterHandler
@Override
public void setParameters(PreparedStatement ps) {
  ErrorContext.instance().activity("setting parameters").object(mappedStatement.getParameterMap().getId());
  List<ParameterMapping> parameterMappings = boundSql.getParameterMappings();
  if (parameterMappings != null) {
    for (int i = 0; i < parameterMappings.size(); i++) {
      ParameterMapping parameterMapping = parameterMappings.get(i);
      // 跳过输出参数（如存储过程的 OUT 参数）
      if (parameterMapping.getMode() != ParameterMode.OUT) {
        Object value;
        String propertyName = parameterMapping.getProperty();
        // 1. 获取参数值（从 parameterObject 中获取对应属性值）
        if (boundSql.hasAdditionalParameter(propertyName)) {
          value = boundSql.getAdditionalParameter(propertyName);
        } else if (parameterObject == null) {
          value = null;
        } else if (typeHandlerRegistry.hasTypeHandler(parameterObject.getClass())) {
          value = parameterObject;
        } else {
          // 通过 OGNL 表达式获取嵌套属性值（如 user.name）
          MetaObject metaObject = configuration.newMetaObject(parameterObject);
          value = metaObject.getValue(propertyName);
        }
        // 2. 获取类型处理器（TypeHandler），负责 Java 类型与 JDBC 类型转换
        TypeHandler typeHandler = parameterMapping.getTypeHandler();
        JdbcType jdbcType = parameterMapping.getJdbcType();
        if (value == null && jdbcType == null) {
          jdbcType = configuration.getJdbcTypeForNull();
        }
        try {
          // 3. 设置参数（调用 PreparedStatement.setXxx()）
          typeHandler.setParameter(ps, i + 1, value, jdbcType);
        } catch (TypeException | SQLException e) {
          throw new TypeException("Could not set parameters for mapping: " + parameterMapping, e);
        }
      }
    }
  }
}
小结：

此步骤的核心是 “StatementHandler 执行 SQL 预编译和参数设置，与数据库建立实际交互，获取 ResultSet”。

步骤 7：ResultSetHandler 封装结果，返回业务对象

ResultSetHandler 负责将 JDBC 的 ResultSet 解析为用户指定的实体类（或 List、Map 等），核心是结果映射（ResultMap） 的应用。

核心源码：DefaultResultSetHandler.handleResultSets()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
// org.apache.ibatis.executor.resultset.DefaultResultSetHandler
@Override
public List<Object> handleResultSets(Statement stmt) throws SQLException {
  ErrorContext.instance().activity("handling results").object(mappedStatement.getId());

  final List<Object> multipleResults = new ArrayList<>();
  int resultSetCount = 0;
  // 1. 获取第一个 ResultSet
  ResultSetWrapper rsw = getFirstResultSet(stmt);

  // 2. 获取结果映射（ResultMap）列表（支持多结果集）
  List<ResultMap> resultMaps = mappedStatement.getResultMaps();
  int resultMapCount = resultMaps.size();
  validateResultMapsCount(rsw, resultMapCount);

  while (rsw != null && resultMapCount > resultSetCount) {
    ResultMap resultMap = resultMaps.get(resultSetCount);
    // 3. 解析 ResultSet，封装为实体对象
    handleResultSet(rsw, resultMap, multipleResults, null);
    rsw = getNextResultSet(stmt);
    cleanUpAfterHandlingResultSet();
    resultSetCount++;
  }

  // 处理多结果集（如存储过程返回多个结果）
  String[] resultSets = mappedStatement.getResultSets();
  if (resultSets != null) {
    while (rsw != null && resultSetCount < resultSets.length) {
      ResultMapping parentMapping = nextResultMaps.get(resultSets[resultSetCount]);
      if (parentMapping != null) {
        String nestedResultMapId = parentMapping.getNestedResultMapId();
        ResultMap resultMap = configuration.getResultMap(nestedResultMapId);
        handleResultSet(rsw, resultMap, null, parentMapping);
      }
      rsw = getNextResultSet(stmt);
      cleanUpAfterHandlingResultSet();
      resultSetCount++;
    }
  }

  // 4. 处理返回结果（单结果/多结果）
  return collapseSingleResultList(multipleResults);
}

// 核心：解析 ResultSet 为实体对象
private void handleResultSet(ResultSetWrapper rsw, ResultMap resultMap, List<Object> multipleResults, ResultMapping parentMapping) throws SQLException {
  try {
    if (parentMapping != null) {
      // 处理嵌套结果（如一对一、一对多关联）
      handleRowValues(rsw, resultMap, null, RowBounds.DEFAULT, parentMapping);
    } else {
      if (resultHandler == null) {
        // 创建默认结果处理器（DefaultResultHandler）
        DefaultResultHandler defaultResultHandler = new DefaultResultHandler(objectFactory);
        // 解析每一行数据，封装为实体
        handleRowValues(rsw, resultMap, defaultResultHandler, rowBounds, null);
        multipleResults.add(defaultResultHandler.getResultList());
      } else {
        handleRowValues(rsw, resultMap, resultHandler, rowBounds, null);
      }
    }
  } finally {
    // 关闭 ResultSet
    closeResultSet(rsw.getResultSet());
  }
}
结果映射核心逻辑（handleRowValues()）
  • 简单映射：若实体类属性与数据库列名一致（或开启驼峰映射），直接通过 ResultSet.getObject(columnName) 获取值并设置到实体属性；
  • 复杂映射：若配置了 ResultMap（如字段名与属性名不一致、关联查询），通过 ResultMap 的映射规则匹配列与属性，调用 TypeHandler 完成类型转换；
  • 关联映射：处理一对一（association）、一对多（collection）关联，通过嵌套查询（select 属性）或嵌套结果（join 语句）加载关联数据。
小结：

此步骤的核心是 “将 ResultSet 按 ResultMap 规则解析为业务对象，返回给上层调用者（Mapper 方法）”，完成整个 SQL 执行的闭环。

执行过程总结（核心链路）

MyBatis 从调用 Mapper 方法到返回结果的核心链路可概括为：
MapperProxy（动态代理） → SqlSession → Executor（执行器） → StatementHandler（SQL 执行） → ParameterHandler（参数设置） → 数据库 → ResultSetHandler（结果封装） → 业务对象

关键组件协同关系：

  1. Configuration：全局配置中心，贯穿整个执行过程；
  2. SqlSession：会话入口，持有 Executor；
  3. Executor：执行调度中心，创建三大组件；
  4. StatementHandler：SQL 执行核心，与数据库直接交互；
  5. ParameterHandler/ResultSetHandler：分别负责参数处理和结果处理，是 Executor 与 JDBC 之间的 “转换器”
相关文章

欢迎关注我的其它发布渠道

表情 | 预览
快来做第一个评论的人吧~
Powered By Valine
v1.3.10
