MySQL体系结构

MySQL 体系结构详解：分层设计与核心组件

MySQL 采用客户机 / 服务器（C/S）架构，通过清晰的分层设计实现高效的数据管理与交互。其体系结构可分为四大层：连接层、服务层、插件式存储引擎层和存储层，每层各司其职，共同完成从客户端请求到数据存储 / 检索的全流程。

整体架构：客户机与服务器的协作

MySQL 的运行依赖两个核心程序：

服务器程序（mysqld）：运行在数据库所在服务器，负责监听网络请求、处理 SQL 命令、管理数据存储，并将结果返回给客户端。
客户机程序：如 mysql 命令行工具、图形化工具（Navicat）或编程语言驱动（Python 的 pymysql），负责与服务器建立连接并发送 SQL 请求。

这种架构的优势在于：客户端与服务器可分离部署（跨机器 / 跨网络），服务器集中管理数据，确保一致性与安全性。

四大分层结构及核心组件

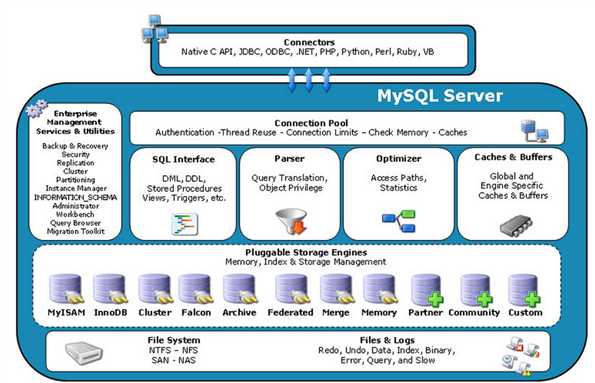

总体结构

连接层：客户端与服务器的桥梁

连接层是 MySQL 与外部交互的入口，负责建立和管理客户端与服务器的连接。

核心组件：

Connectors（连接器）：
提供多种语言与 MySQL 的交互接口，如 C/C++、Java（JDBC）、Python（pymysql）、PHP 等，确保不同编程语言能通过统一协议（如 TCP/IP）与服务器通信。
Connection Pool（连接池）：
管理客户端连接的缓存与复用，避免频繁创建 / 销毁连接的性能开销。
- 功能：接收客户端连接请求，分配线程处理请求；维护连接线程的缓存（空闲线程复用），减少线程创建成本。
- 特点：每个连接对应一个独立线程，负责传递 SQL 命令和返回结果。

服务层：SQL 处理的核心逻辑

服务层是 MySQL 处理 SQL 请求的核心，包含一系列组件完成 SQL 的解析、优化和执行调度。

核心组件：

Management Services & Utilities（系统管理工具）：
提供数据库管理功能，如备份（mysqldump）、恢复、权限管理（GRANT）、日志管理等，确保数据库的稳定运行。
SQL Interface（SQL 接口）：
接收客户端发送的 SQL 命令（如 SELECT、INSERT、UPDATE），并将处理结果返回给客户端。
- 支持所有 SQL 标准命令，以及 MySQL 扩展语法（如 LIMIT、INSERT IGNORE）。
Parser（解析器）：
对 SQL 命令进行语法和语义分析，将其转换为可执行的数据结构（如解析树）。
- 语法检查：验证 SQL 语句是否符合语法规则（如关键字拼写错误）。
- 语义分析：检查表、字段是否存在，用户是否有操作权限。
- 实现：基于 Lex（词法分析）和 YACC（语法分析）工具构建。
Optimizer（查询优化器）：
对解析后的 SQL 生成最优执行计划，以最小代价（如 IO 次数、CPU 消耗）完成查询。
- 优化策略：采用 “选取 - 投影 - 联接”（Select-Project-Join）策略，例如：
  - 先过滤（WHERE 条件）再投影（SELECT 字段），减少处理的数据量；
  - 选择最优索引、调整表连接顺序等。
- 示例：SELECT name FROM user WHERE age > 18 会先过滤 age > 18 的行，再提取 name 字段，而非全表扫描后过滤。
Cache 和 Buffer（查询缓存与缓冲）：
- Query Cache（查询缓存）：缓存SELECT语句的结果集，若后续有完全相同的查询（字节级匹配），直接返回缓存结果，避免重复解析和执行。

  注意：MySQL 8.0 已移除查询缓存（因维护成本高，命中率低）。
- Buffer（缓冲）：用于写操作的临时存储（如脏页缓冲），减少直接写磁盘的 IO 开销。
- 区别：Cache 是 “读缓存”（加速查询），Buffer 是 “写缓存”（加速修改）。

插件式存储引擎层：数据存储的实现者

存储引擎是 MySQL 最具特色的设计，负责数据的物理存储与检索，采用插件式架构，可根据需求选择不同引擎（如 InnoDB、MyISAM）。

核心特性：

基于表的设计：存储引擎是 “表级” 的，同一数据库中不同表可使用不同引擎（如核心表用 InnoDB，日志表用 MyISAM）。
统一接口：服务层通过统一接口调用存储引擎，屏蔽底层差异（如 InnoDB 支持事务，MyISAM 不支持，但服务层无需关心）。

常见存储引擎：

InnoDB：默认引擎，支持事务、行级锁、外键，适合核心业务（如订单表）。
MyISAM：不支持事务，表级锁，适合只读场景（如日志表）。
Memory：数据存于内存，速度快但重启丢失，适合临时表。

存储层：数据的物理存储

存储层负责将数据持久化到磁盘，包括：

数据文件：如 InnoDB 的 .ibd（独立表空间）、MyISAM 的 .MYD（数据）和 .MYI（索引）。
日志文件：如 InnoDB 的 redo log（ib_logfile0）、undo log，保障事务安全。
系统文件：如表结构文件 .frm、配置文件 my.cnf 等。

存储层依赖操作系统的文件系统（如 ext4、NTFS）管理磁盘空间。

SQL 请求的完整处理流程

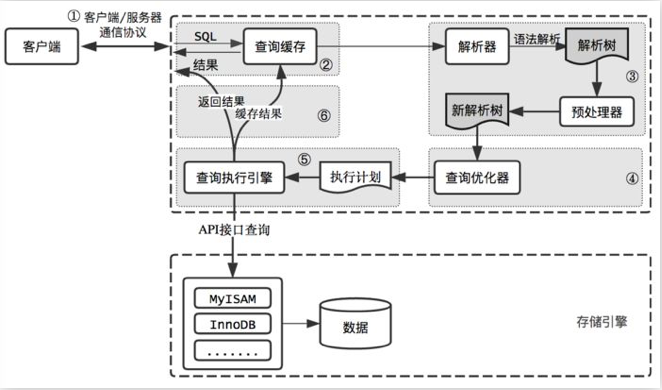

MySQL查询过程

以 “查询用户信息” 为例，客户端请求的处理步骤如下：

连接建立：客户端通过 Connectors 与服务器建立连接，连接池分配线程处理该请求。
缓存检查：SQL 接口先查询 Query Cache（若启用），若有完全匹配的结果，直接返回。
解析 SQL：未命中缓存时，解析器对 SQL 进行语法和语义分析，生成解析树。
生成执行计划：优化器根据解析树和表统计信息（如索引分布），生成最优执行计划。
执行查询：服务层调用存储引擎（如 InnoDB），按执行计划读取数据（可能使用索引加速）。
返回结果：存储引擎将数据返回给服务层，服务层整理后通过连接线程返回给客户端。

整个流程中，各层分工明确：连接层管通信，服务层管逻辑，存储引擎层管存储，存储层管物理文件。

MySQL 体系结构的优势

模块化设计：分层清晰，各组件可独立优化（如升级存储引擎不影响服务层）。
灵活性：插件式存储引擎允许针对不同场景选择最优方案（事务 vs 性能）。
高性能：连接池、缓存、优化器等组件协同减少 IO 和计算开销。
可扩展性：支持多种客户端语言和存储介质，适应不同业务需求
