Spring MVC 核心流程与配置详解：从请求到响应的完整链路

Spring MVC 是基于 MVC 设计模式的 Web 框架，其核心是通过 DispatcherServlet（前端控制器） 统一调度所有请求，配合 HandlerMapping、HandlerAdapter、ViewResolver 等组件完成 “请求处理→业务逻辑→视图渲染” 的全流程。，从 “执行流程拆解→核心组件职责→Java 配置方式” 三个维度，彻底讲透 Spring MVC 的工作原理。

Spring MVC 核心执行流程（图文解析）

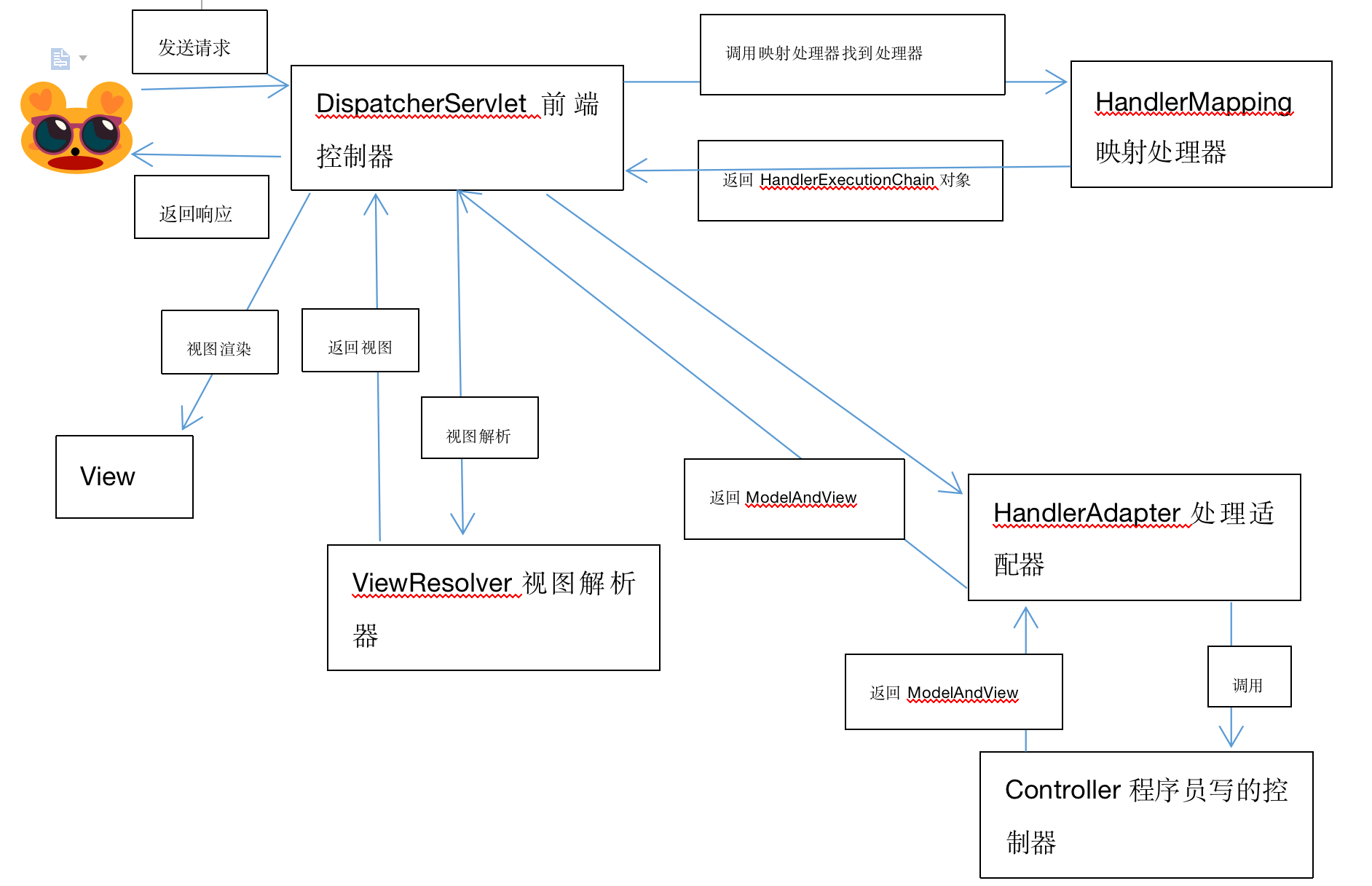

执行流程

Spring MVC 的执行流程围绕 DispatcherServlet 展开，共 8 个关键步骤，每个步骤由特定组件协作完成，确保请求按规范流转：

步骤 1：用户发送请求，DispatcherServlet 接收请求

  • 触发点：用户通过浏览器 / 客户端发送 HTTP 请求（如 GET /user/list），请求首先到达 Web 容器（如 Tomcat）；
  • DispatcherServlet 角色：作为 Spring MVC 的 “前端控制器”，是所有请求的统一入口，负责全局流程控制，自身不处理具体业务逻辑；
  • 底层机制：Web 容器通过 web.xml 或 Java 配置，将所有请求（或指定 URL 模式）映射到 DispatcherServlet（如配置 url-pattern: / 拦截所有请求）。

步骤 2：DispatcherServlet 调用 HandlerMapping，获取 HandlerExecutionChain

  • HandlerMapping 职责：根据请求 URL 找到对应的 “处理器（Handler，通常是 Controller 的方法）”，并返回 HandlerExecutionChain 对象；
  • HandlerExecutionChain 组成：包含两部分：
    1. Handler：具体的业务处理器（如 UserController 的 getUserList() 方法）；
    2. HandlerInterceptor 数组：请求处理前后的拦截器（如日志拦截器、权限拦截器）；
  • 核心设计模式：策略模式。Spring 提供多种 HandlerMapping 实现（如 RequestMappingHandlerMapping 用于注解式 Controller），可灵活切换映射策略（如按 URL 路径、按请求参数映射）。

示例：当请求 URL 为 /user/list 时，RequestMappingHandlerMapping 会匹配 @Controller 类中 @RequestMapping("/user/list") 注解的方法，将其作为 Handler 封装到 HandlerExecutionChain 中。

步骤 3：DispatcherServlet 调用 HandlerAdapter，适配 Handler

  • HandlerAdapter 职责：作为 “适配器”，将 Handler 适配为 DispatcherServlet 可调用的形式，解决 “DispatcherServlet 如何调用不同类型 Handler” 的问题；
  • 核心设计模式：适配器模式。Spring 支持多种 Handler 类型（如注解式 Controller、实现 Controller 接口的类），每种 Handler 对应一种 HandlerAdapter（如 RequestMappingHandlerAdapter 适配注解式 Controller）；
  • 关键作用：
    1. 参数绑定：将请求参数（如 URL 路径参数、表单参数）转换为 Handler 方法的参数（如 @RequestParam String username）；
    2. 数据转换：处理参数类型转换（如 String 转 Integer、JSON 字符串转 Java 对象）；
    3. 方法调用：调用适配后的 Handler 方法，执行业务逻辑。

步骤 4：HandlerAdapter 调用 Handler，执行业务逻辑并返回 ModelAndView

  • 业务逻辑执行：HandlerAdapter 调用 Handler 的具体方法（如 UserController.getUserList()），执行数据库查询、业务计算等逻辑；
  • 参数绑定细节：HandlerAdapter 会通过WebDataBinder完成以下工作：
    • 解析请求参数（从 URL、请求头、请求体中提取参数）；
    • 类型转换（如将请求中的字符串 “2024” 转换为 Integer 2024）；
    • 数据校验（如通过 @Valid 注解校验参数合法性）；
  • 返回结果：Handler 执行完成后，返回ModelAndView对象，包含两部分信息：
    1. Model：业务数据（本质是 Map<String, Object>，如用户列表 model.put("userList", userList)）；
    2. View：逻辑视图名（如 "user/list"，仅表示视图的 “逻辑名称”，而非具体页面路径）。

特殊情况：若 Handler 方法返回 @ResponseBody 注解（如 RESTful 接口），则不会返回 ModelAndView，而是直接将业务数据转换为 JSON/XML 等格式，跳过后续视图渲染步骤。

步骤 5：DispatcherServlet 调用 ViewResolver，解析 View

  • ViewResolver 职责：将 ModelAndView 中的 “逻辑视图名” 解析为 “具体的 View 对象”（如 JSP 页面、Thymeleaf 模板）；

  • 核心设计模式：策略模式

    。Spring 提供多种 ViewResolver 实现，支持不同视图技术：

    | ViewResolver 实现类 | 支持的视图技术 | 逻辑视图名解析示例 |
    | —————————————— | ———————- | ——————————————————————————- |
    | InternalResourceViewResolver | JSP | "user/list" → /WEB-INF/views/user/list.jsp |
    | ThymeleafViewResolver | Thymeleaf 模板 | "user/list" → classpath:/templates/user/list.html |
    | FreeMarkerViewResolver | FreeMarker 模板 | "user/list" → /WEB-INF/views/user/list.ftl |

  • 解析逻辑：ViewResolver 根据配置的 “前缀” 和 “后缀” 拼接逻辑视图名，生成具体的视图路径，再创建对应的 View 对象（如 InternalResourceView 对应 JSP）。

步骤 6：View 渲染，将 Model 数据填充到视图

  • View 职责：将 Model 中的业务数据渲染到具体视图（如 JSP、HTML），生成最终的 HTML 响应；
  • 渲染过程：
    1. View 对象接收 Model 中的 Map 数据；
    2. 根据视图技术的语法（如 JSP 的 EL 表达式 ${userList}、Thymeleaf 的 th:each="user : ${userList}"），将数据填充到视图模板中；
    3. 生成完整的 HTML 文档，作为响应体返回给 DispatcherServlet。

步骤 7：DispatcherServlet 返回响应给用户

  • 响应流转：View 渲染完成后，将 HTML 响应返回给 DispatcherServlet，再由 DispatcherServlet 通过 Web 容器将响应发送给用户浏览器；
  • 流程结束：至此，整个请求 - 响应流程完成，DispatcherServlet 等待下一次请求。

核心流程总结（简化版）

graph TD
    A[用户发送请求] --> B[DispatcherServlet 接收请求]
    B --> C[HandlerMapping 找到 HandlerExecutionChain]
    C --> D[HandlerAdapter 适配并调用 Handler]
    D --> E[Handler 执行业务逻辑,返回 ModelAndView]
    E --> F[ViewResolver 解析逻辑视图为 View]
    F --> G[View 渲染 Model 数据]
    G --> H[DispatcherServlet 返回响应给用户]

Spring MVC 核心组件职责梳理

组件名称 核心职责 关键设计模式 常用实现类
DispatcherServlet 前端控制器，统一请求入口，调度其他组件 前端控制器模式 DispatcherServlet（唯一实现）
HandlerMapping 根据 URL 映射到 Handler 及拦截器 策略模式 RequestMappingHandlerMapping
HandlerAdapter 适配 Handler，处理参数绑定并调用方法 适配器模式 RequestMappingHandlerAdapter
Handler（处理器） 执行业务逻辑，返回 ModelAndView 或 JSON 无（业务组件） 注解式 Controller（@Controller）
ModelAndView 封装业务数据（Model）和逻辑视图名（View） 无（数据载体） ModelAndView
ViewResolver 将逻辑视图名解析为具体 View 对象 策略模式 InternalResourceViewResolver
View（视图） 渲染 Model 数据到视图模板 策略模式 InternalResourceView（JSP）、ThymeleafView
HandlerInterceptor 请求处理前后的拦截（日志、权限等） 拦截器模式 HandlerInterceptorAdapter

Spring 3.2+ 新功能：Java 配置方式（替代 web.xml）

在 Spring 3.2 之前，Spring MVC 的配置依赖 web.xml（如配置 DispatcherServlet、监听器）。Spring 3.2 引入 AbstractDispatcherServletInitializer 抽象类，支持纯 Java 代码配置，无需任何 XML 文件，简化了 Web 应用的初始化流程。

1. 核心抽象类：AbstractDispatcherServletInitializer

该类实现了 Servlet 3.0+ 的 WebApplicationInitializer 接口，Web 容器（如 Tomcat 7+）会自动检测并执行其 onStartup() 方法，完成 DispatcherServlet 的注册和配置。

关键方法（需子类重写）
方法名 作用 示例实现
createServletApplicationContext() 创建 DispatcherServlet 对应的 Spring 容器（Web 容器），扫描 Controller、HandlerMapping 等组件 返回 AnnotationConfigWebApplicationContext，注册配置类
getServletMappings() 配置 DispatcherServlet 拦截的 URL 模式 返回 new String[]{"/"}（拦截所有请求）
createRootApplicationContext() 创建根 Spring 容器（可选），扫描 Service、Dao 等非 Web 组件 返回 AnnotationConfigWebApplicationContext，注册根配置类

2. 注解式配置子类：AbstractAnnotationConfigDispatcherServletInitializer

Spring 进一步提供 AbstractAnnotationConfigDispatcherServletInitializer 子类，专门用于 基于注解的 Java 配置，无需手动创建 ApplicationContext，只需指定配置类即可。

完整示例：Java 配置 Spring MVC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
import org.springframework.web.servlet.support.AbstractAnnotationConfigDispatcherServletInitializer;

// 替代 web.xml 的 Java 配置类
public class SpringMvcInitializer extends AbstractAnnotationConfigDispatcherServletInitializer {

    /**
     * 1. 配置根 Spring 容器的配置类（扫描 Service、Dao 等非 Web 组件）
     */
    @Override
    protected Class<?>[] getRootConfigClasses() {
        return new Class[]{RootConfig.class}; // 根配置类
    }

    /**
     * 2. 配置 DispatcherServlet 对应的 Web 容器的配置类（扫描 Controller、ViewResolver 等 Web 组件）
     */
    @Override
    protected Class<?>[] getServletConfigClasses() {
        return new Class[]{WebConfig.class}; // Web 配置类
    }

    /**
     * 3. 配置 DispatcherServlet 拦截的 URL 模式
     */
    @Override
    protected String[] getServletMappings() {
        return new String[]{"/"}; // 拦截所有请求（除了 JSP）
    }
}

// ---------------------- 根配置类（RootConfig.java）----------------------
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Configuration;
import org.springframework.context.annotation.FilterType;
import org.springframework.web.servlet.config.annotation.EnableWebMvc;

@Configuration
// 扫描 Service、Dao 等组件，排除 @Controller 和 @EnableWebMvc 注解的类（交给 Web 容器处理）
@ComponentScan(
    basePackages = "com.example",
    excludeFilters = {
        @ComponentScan.Filter(type = FilterType.ANNOTATION, classes = EnableWebMvc.class),
        @ComponentScan.Filter(type = FilterType.ANNOTATION, classes = org.springframework.stereotype.Controller.class)
    }
)
public class RootConfig {
    // 配置数据源、事务管理器、MyBatis 等非 Web 组件
}

// ---------------------- Web 配置类（WebConfig.java）----------------------
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.servlet.config.annotation.EnableWebMvc;
import org.springframework.web.servlet.view.InternalResourceViewResolver;
import org.springframework.web.servlet.view.ViewResolver;

@Configuration
@EnableWebMvc // 启用 Spring MVC 注解支持（如 @RequestMapping、@Controller）
@ComponentScan(basePackages = "com.example.controller") // 扫描 Controller 组件
public class WebConfig {

    /**
     * 配置 ViewResolver（JSP 视图解析器）
     */
    @Bean
    public ViewResolver viewResolver() {
        InternalResourceViewResolver resolver = new InternalResourceViewResolver();
        resolver.setPrefix("/WEB-INF/views/"); // 视图前缀
        resolver.setSuffix(".jsp"); // 视图后缀
        resolver.setExposeContextBeansAsAttributes(true); // 允许在 JSP 中访问 Spring Bean
        return resolver;
    }

    // 可额外配置拦截器、资源映射（如静态资源 /static/**）等
}

3. Java 配置 vs web.xml 配置

配置方式 优点 缺点 适用场景
Java 配置（推荐） 类型安全、无 XML 依赖、易于重构 需熟悉 Spring 注解和抽象类 Spring 3.2+、Servlet 3.0+ 环境
web.xml 配置（传统） 直观易懂、适合老项目迁移 类型不安全、XML 冗余、不易维护 老项目、低版本 Servlet 环境

关键补充：静态资源处理

当 DispatcherServlet 配置为拦截所有请求（url-pattern: /）时，会导致静态资源（如 CSS、JS、图片）也被拦截，无法正常访问。需在 Web 配置类中添加静态资源映射：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
import org.springframework.web.servlet.config.annotation.ResourceHandlerRegistry;
import org.springframework.web.servlet.config.annotation.WebMvcConfigurer;

@Configuration
@EnableWebMvc
@ComponentScan("com.example.controller")
public class WebConfig implements WebMvcConfigurer {

    // 配置静态资源映射
    @Override
    public void addResourceHandlers(ResourceHandlerRegistry registry) {
        // 映射 /static/** 路径到 classpath:/static/ 目录（适合 Maven/Gradle 项目）
        registry.addResourceHandler("/static/**")
                .addResourceLocations("classpath:/static/");

        // 映射 /images/** 路径到 /WEB-INF/images/ 目录（适合传统 Web 项目）
        registry.addResourceHandler("/images/**")
                .addResourceLocations("/WEB-INF/images/");
    }

    // 其他配置（如 ViewResolver）...
}

总结

Spring MVC 的核心是 “前端控制器 + 组件协作”，通过 DispatcherServlet 统一调度，配合 HandlerMapping、HandlerAdapter、ViewResolver 等组件，实现请求的高效处理和灵活扩展。Spring 3.2+ 引入的 Java 配置方式（AbstractAnnotationConfigDispatcherServletInitializer）进一步简化了配置流程，替代了传统的 web.xml，是现代 Spring MVC 项目的推荐配置方式
